【导读】在绿色能源浪潮席卷全球的当下，太阳能系统正以势不可挡的态势蓬勃发展，成为能源转型的关键力量。而在这一蓬勃发展的进程中，光伏逆变器宛如系统的“心脏”，其性能的优劣直接关乎着太阳能能否被高效地“驯服”与利用。因此，如何设计出性能卓越的光伏逆变器，以最大化地汲取太阳能的能量，成为了技术创新的核心焦点。
在绿色能源浪潮席卷全球的当下，太阳能系统正以势不可挡的态势蓬勃发展，成为能源转型的关键力量。而在这一蓬勃发展的进程中，光伏逆变器宛如系统的“心脏”，其性能的优劣直接关乎着太阳能能否被高效地“驯服”与利用。因此，如何设计出性能卓越的光伏逆变器，以最大化地汲取太阳能的能量，成为了技术创新的核心焦点。
其中一项创新涉及使用氮化镓 (GaN)。氮化镓正在快速取代硅 (Si) 和绝缘栅双极晶体管 (IGBT) 系统。GaN 不仅能提高太阳能系统的性能，也能提升整个系统的效率，此外，在保证缩小系统尺寸的同时，还能降低热损耗、易于安装和降低成本。
比较 GaN、SiC 和 IGBT
GaN 凭借其每个裸片区更优的电阻（Rsp）、更低的输入输出电容（Ciss 和 Coss）以及零反向恢复电荷等特性，显著提升了功率转换系统的性能。这些特性对于在开关频率升高的情况下降低导通损耗和开关损耗至关重要，而这反过来又会减小无源元件的体积，使系统更轻便和更紧凑。
研究人员正在积极致力于通过改进制造、Rsp 和封装，最大限度地发挥 GaN 的潜力。例如，如表 1所示，与双 decawatt 封装 (D2PAK) 或晶体管封装轮廓 (TO)–247 封装等表面贴装封装相比，晶体管封装轮廓无引线 (TOLL) 的表面贴装封装具有更好的热性能和更低的寄生效应。

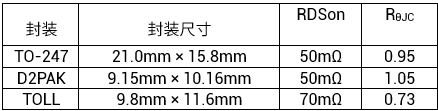

表 1 TO-247、D2PAK、TOLL 封装中的 GaN 器件热阻值
TOLL 封装简介
作为无引线封装，TOLL 封装的寄生电感非常低，因而开关速度更快（减少开关损耗）、压摆率更高并且电磁干扰更低。TOLL 封装的尺寸为 9.9mm x 11.68mm x 2.3mm，显著小于 TO-247 的封装尺寸 15.94mm x 20.95mm x 5.02mm，如此以来，印刷电路板上可利用的面积会增加 70%。经过优化的 GaN 工艺使 GaN 场效应晶体管 (FET) 具有极低的漏源导通电阻 (RDS (on))，适用于高功率应用。TOLL 封装的尺寸紧凑，可实现更快的热损耗并提高热效率。
将 GaN FET 与驱动器集成在一起，可进一步提高效率和降低成本，有助于减少栅极电感环路数量，并在功率级中嵌入过流和过热?；すδ?。通过集成可以更好地利用 TOLL 封装的优势，从而进一步降低寄生效应和系统成本。TI 的 LMG3650 等器件结合了集成和高效散热封装的优势，可用于高压电源转换系统。在高压电源转换系统中，热性能是主要考虑因素，尤其在有源冷却面临挑战的情况下更应如此。
TOLL 在能源基础设施方面的应用
鉴于商业和住宅环境的需求，太阳能微型逆变器、串式逆变器和储能系统都具有对效率、尺寸和成本敏感的功率转换级。
在太阳能应用中，逆变器输出通常与交流电网相连接，FET 的额定电压需达到 650V。此外，这些逆变器应尽可能紧凑，以便灵活地应用于住宅或商业系统。高压 GaN FET 的额定绝对最大电压为 800V，并能增加开关频率，缩小无源器件的尺寸，从而满足高电压和尺寸两项系统要求。TOLL 封装具有高效散热特性，适用于系统环境温度高于室温且有效热损耗至关重要的太阳能应用中。
LMG3650 中的集成式功率级提供过热?；ぁ⒐鞅；ず颓费顾ǖ缺；すδ埽扌柰獠勘；さ缏?，从而降低设计复杂性和缩小尺寸。它具有零电压检测和过零检测等高级功能，可优化死区时间并降低损耗，还配有 5V 低压降稳压器，为驱动任何辅助电路输出电流源。这些特性有助于优化能量转换系统的性能和成本。
基于 GaN 的 600W 单相循环换流器参考设计具有循环换流器拓扑，在高压侧使用 LMG3650，在低压侧使用 LMG2100。该参考设计展示了集成式 GaN 器件的潜力，该器件的功率密度为 640W/L，峰值效率为 96.1%，并可在高达 600kHz 的开关频率下运行。
使用 TOLL 器件进行设计
为您的设计选择合适的 GaN 器件是通过降低开关和传导损耗来提高系统性能的必要条件。使用 RDS (on) 较低的器件可能不是提高效率的一站式解决方案，因为它需要较大的 GaN 芯片，这会增加输出电容，进而增加开关损耗和成本。
在硬开关拓扑中，具备较高 Coss 的低 RDS (on) 会致使开关损耗大于导通损耗，而在软开关拓扑中，低 RDS (on) 能提高效率并且使开关和导通损耗非常低。

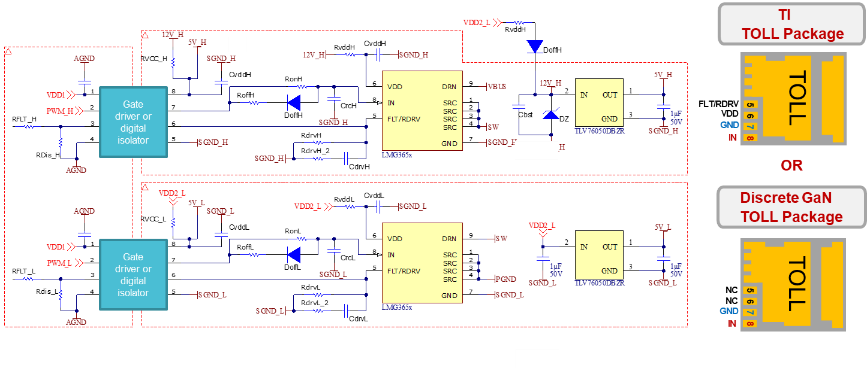

设计人员需要关注的另一点是多源功能。TI 的集成式 TOLL GaN 器件的封装与分立式 TOLL GaN 器件兼容，并为我们的客户提供多种采购选择。如图 1 所示，您可以通过保持原理图和布局不变，仅对元件进行微小更改，便能将 TI 的 TOLL 器件部署在与分立式器件相同的电路板上。
图 1 TI 和分立式 TOLL GaN 封装的原理图
结语
总而言之，将TOLL封装的GaN器件引入太阳能系统，标志着光伏电力电子技术进入了一个崭新的阶段。TOLL封装在业界标准外形下，完美融合了GaN固有的性能优势与出色的热管理和功率密度，为工程师提供了兼具高效、可靠与易于生产的理想解决方案。随着GaN技术的持续成熟与成本优化，它有望彻底重塑从微型逆变器到大型储能变流器的整个光储产业链，为实现更高效、更智能、更具经济性的全球清洁能源网络奠定坚实的硬件基础。
