电力输送中的微机保护装置及工作原理

发布时间：2019-08-20 责任编辑：lina

【导读】在电力输送中选择一款灵敏、可靠、安全、可选的?；ど璞负苡斜匾诖车牡缏分?，人们常常使用继电器装置进行电路?；?，通过设备的逻辑组合或者是延时达到控制和?；さ缏返哪康?。

在电力输送中选择一款灵敏、可靠、安全、可选的保护设备很有必要，在传统的电路中，人们常常使用继电器装置进行电路?；ぃü璞傅穆呒楹匣蛘呤茄邮贝锏娇刂坪捅；さ缏返哪康摹Ｏ纸锥稳嗣峭阆蛴谑褂梦⒒；ぷ爸?，通过单片机的高速运算，达到灵敏可靠的效果，它的工作原理又是怎样呢？

微机保护是用微型计算机构成的继电?；?，是电力系统继电?；さ姆⒄狗较?，它具有高可靠性，高选择性，高灵敏度，微机?；ぷ爸糜布ㄎ⒋砥鳎ǖテ┪诵?，配以输入、输出通道，人机接口和通讯接口等。该系统广泛应用于电力、石化、矿山冶炼、铁路以及民用建筑等。

微机?；すぷ髟?/div>
微机保护装置的数字核心一般由CPU、存储器、定时器/计数器、Watchdog等组成。微机保护的硬件电路由六个功能单元构成，即数据采集系统、微机主系统、开关量输入输出电路、工作电源、通信接口和人机对话系统。软件由初始化?？椤⑹莶杉芾砟？椤⒐收霞斐瞿？椤⒐收霞扑隳？椤⒆约炷？榈茸槌伞?/div>

微机?；づ渲?/div>
1. 速断保护
本装置提供电流速断?；?，任一相?；さ缌鞔笥谒俣险ㄖ挡⒋锏秸ㄑ邮北；ざ?。

2. 定时限过流保护
本装置提供定时限过流?；?。任一相保护电流大于过流整定值并达到整定延时后?；ぬ⒍鳌?/div>

3. 反时限过流?；?/div>

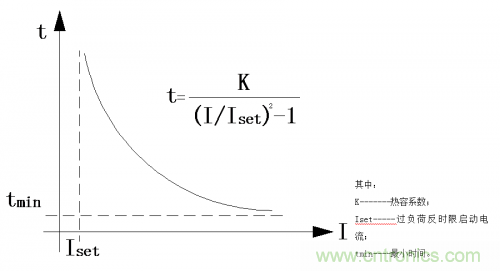

本装置提供反时限过电流?；ぁ７词毕耷呷缦滤?。

 电力输送中的微机保护装置及工作原理

4. 过负荷保护

本装置提供过负荷?；?。过负荷元件三相电流，当任一相电流大于整定值并达到整定延时后?；ざ?，过负荷保护只动作于告警。

5. 零序过流?；?/div>
本装置配置了零序过流?；?，可以选择跳闸或告警。

6. 零序过压?；?/div>
本装置配置了零序过压保护，可以选择跳闸或告警

7. 过压?；?/div>
本装置配置了过电压保护。过压?；ざ魈跫缦滤?/div>
（1）电压大于过压?；ふㄖ?/div>
（2）延时达到过压?；ぱ邮鄙瓒ㄖ?/div>
（3）断路器处于合位置

以上三个条件同时达到过压保护即动作，过压保护动作方式可选择跳闸或告警。

8. 失压?；?/div>
当断路器处于合位且三个线电压均小于失压?；さ恼ㄖ挡⒋锏窖邮焙蟊；ぜ炊?。

为防止未投运时失压?；ざ鳎颈；ぜ由瓒下菲鞣治槐账簿褪嵌下菲髟诜治皇北账颈；こ隹凇?/div>

失压?；ざ鞣绞娇裳≡裉⒒蚋婢?。

9. 本体?；?/div>
本装置具有轻瓦斯报警、重瓦斯跳闸、高温报警、超温跳闸、带电开门跳五个本体?；た亓渴淙虢涌?。本体?；ぜ痰缙鞯亩鹘拥闶淙胂嘤涌诤缶咀爸弥囟隹凇?/div>

10. PT断线检测
PT断线采用以下判据：
①三个线电压均小于18V，且任一相电流大于0.5A，经过3秒判为三相断线；

② 任两个线电压差大于18V时， 经过3秒判为不对称断线；
判据①是用来判别对称性三相断线
判据②是用来判别不对称性PT断线

11. 控制回路断线检查

本装置配置了控制回路断线检查功能，装置实时监测端子P1-01和P1-08之间的电压，当这两个端子之间无电压时，延时3S报控制回路断线事件，本功能交直流通用。
