跟着我学！短路?；さ缏范阅姹淦饔惺裁醋饔?？

发布时间：2015-07-17 责任编辑：sherry

【导读】本篇文章主要介绍了短路?；ざ杂谀姹淦鞯淖饔?，并强调了短路保护电路在逆变器设计当中的重要性。希望大家在阅读过本篇文章之后能够有所收获。

在逆变器的设计制造过程当中，过流短路?；な欠浅Ｖ匾囊桓龌方?，其很大程度上决定了逆变器在实际使用中的安全性问题，如果过流短路?；さ缏肥?，那么逆变器将很有可能烧毁，因此短路?；さ缏范阅姹淦鞯淖饔么蟆?/div>

想要快速的了解逆变器当中的过流短路?；さ缏罚紫纫愿涸靥匦越腥娴姆治?。现实生活中的负载大多数是冲击性负载，例如炽灯泡，在冷态时的电阻要比点亮时低很多，像电脑，电视机等整流性负载，由于输入的交流电经过整流后要用一个比较大的电容滤波，因而冲击电流比较大?；褂斜涞鹊缁行愿涸兀缁泳仓沟秸Ｗ残枰玫缌Σ冉洗蟮淖匾蚨鸲缌饕脖冉洗?。

当额定输出功率小于起动功率时，是不能启动的，当然这仅仅是指逆变器只能设定一个长期工作输出功率的情况。此时就需要按照起动功率来配备逆变器了，这显然是一种浪费。实际中，我们在设计过流短路?；さ缏肥蔽颐腔嵘杓屏礁霰；さ?，额定功率和峰值功率。一般峰值功率设定为额定功率2-3倍。时间上额定功率是长时间工作不会?；さ模逯倒β室话阒晃值郊该刖捅；ち恕Ｏ旅婢屯ü杓频墓鞫搪繁；さ缏肺步庀拢?/div>
过流短路保护电路

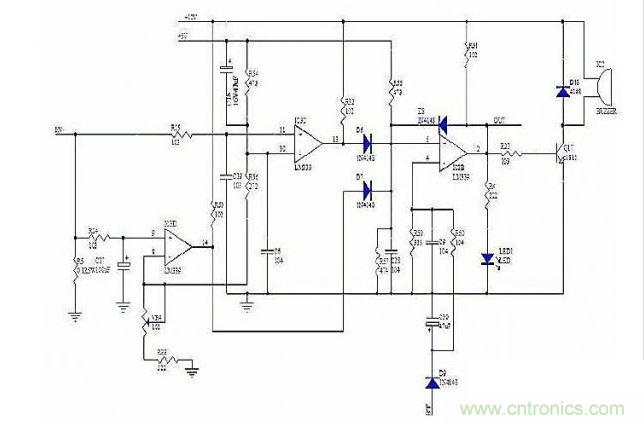

图1　过流短路?；さ缏?/div>

R5为全桥高压逆变MOS管源极的高压电流取样电阻，我们可以这么理解，高压电流的大小基本上决定了输出功率的大小，所以我们用R5检测高压电流的大小。图1中LM339的两个比较器单元我们分别用来做过流和短路检测。

先看由IC3D及其外围元件组成的过流?；さ缏罚琁C3D的8脚设定一个基准电压，由R33、VR4、R56、R54分压决定其值U8=5*(R33+VR4)/(R33+VR4+R56+R54)。当R5上的电压经过R24、C17延时后超过8脚电压14脚输出高电平通过D7隔离到IC3B的5脚。4脚兼做电池欠压?；?，正常时5脚电压低于4脚，过流后5脚电压高于4脚，2脚输出高电平控制后级的高压MOS关断，当然也可以控制前级的MOS一起关断。D8的作用是过流短路或电池欠压后正反馈锁定2脚为高电平。

短路?；さ阋軲OS管的ID，安全区域和回路杂散电阻等参数设计。一般来说电流在ID以内，动作时间在30微秒以内是比较安全的。再看IC3C组成的短路?；さ缏?，原理和过流?；げ畈欢?，只是延时的时间比较短，C19的容量很小，加上LM339的速度很快，可以实现短路?；ぴ诩父鑫⒚肽诠囟?，有效地?；ち烁哐筂OS管的安全。
