【导读】设计时总会遇见这种要额外的电路来实现均流的功能，让所有模块均分负载。，?？槲裁床痪髂兀亢芗虻ゾ褪鞘涑龅缪共灰恢?，有人可能要问，我都将电压调整一致直接并联可以不？看似很高深，其实很简单。这里一个高人教你理解4种均流电路，非常通俗易懂。
我们知道当一个?？槲薹ㄌ峁└汉尚枰牡缌鞯氖焙?，可以采用多个?？椴⒘姆绞嚼刺峁┳艿母汉桑捎诿扛瞿？榈氖涑龅缪刮薹ㄍ耆恢?，输出阻抗特性也会有所区别，简单的将?？椴⒘谝黄?，并不能保证各?？槭涑龅缌魍耆恢?，很可能会出现有的?？槿汉晒ぷ鳌Ｓ械哪？槿纯赵卦诵械那榭?，我们知道，?？榭赵丶奥汉稍诵校疾皇亲罴言诵凶刺杂谙低车恼迨倜簿涂上攵?。所以，就需要额外的电路来实现均流的功能，让所有?？榫指涸亍Ｈ绾问迪志?？
其实，?？槲裁床痪髟蛞埠芗虻?，就是输出电压不一致，有人可能要问，我都将电压调整一致直接并联可以不？如果你能保证所有?？槭涑龅缪雇耆恢虑夷？榈淖杩固匦砸餐耆恢拢敲粗苯硬⒘Ω檬敲挥形侍獾?，但是我们能将所有?？榈缪沟髡耐耆恢露宜孀鸥涸氐谋浠?，?？槭涑龅缪沟谋浠魇埔惨恢侣?？大多数情况下，这种情况是无法实现的。那么我们如何实现均流呢？简单的说，就是通过外加的均流电路，让?？槭涑龅缪挂恢拢缌鞔蟮?，将电压调低，电压小的，将电压调高，就可以实现均流了，是不是很简单？

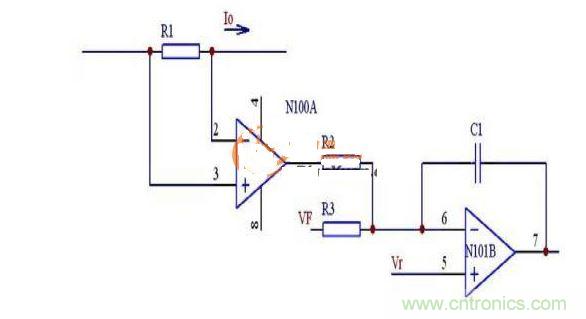

电路示意图
输出阻抗法(droop法)
针对这里提出的第一种均流方法——负载阻抗法，我们可以简单的理解成输出电流越大，?？槭涑龅缪够嵩降?，这样两个?？椴⒘谝黄穑词涑龅缪垢叩哪？?，由于输出电流的增加，?？槭涑龅缪菇档停匀痪臀薹ㄊ涑龈嗟牡缌?，那么电流就由其余模块提供了。具体的电路可以由上面的电路来实现，前级放大电路对输出电流信号进行放大，然后与反馈信号进行叠加送入电压环，随着电流的增加，就可以降低输出电压?？杀鸬哟砹耍绻愕拥交级?，那逻辑就反了，电流越大输出越高。这种方式随着电流的增加，输出电压是变化的，有时候可能变化比较大，对于有稳压精度要求的?？槔此担隙ㄊ遣缓鲜实?。
主从设置法
第二种方法就是需要人为设置一个主?？?，所有模块以该?？槲慰迹涑龅缌?。这是一个主从设置均流法的工作示意图。从下图可以看出，在这种工作方式下用n个单元，其中一个单元(主控单元)工作在电压源(CV)方式，其余n-1个单元工作于电流源(CC)方式。它实际上是由电压环(外环)和电流环(内环)构成电流控制型的双环控制，或说成是电压控制的电流源。这种均流方式最大的缺点就是，主?？槭俏颐巧杓乒讨兄付ǖ模绻ぷ鞴讨兄髂？榉⑸侍?，那么整套系统将瘫痪。

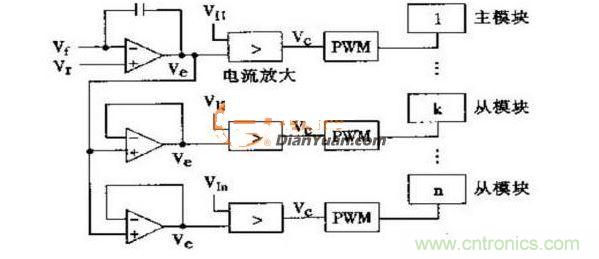

主从设置均流法
[page]
平均电流法
第三种是平均电流法，我们首先要得到一个平均电流，也就是总负载电流除以?？樽苁玫降牡缌髦担髂？榈缌饔敫闷骄缌鞅冉?，如果?？榈缌鞔笥谄骄缌骶偷鞯湍？槭涑龅缪?，反之调高?？槭涑龅缪?，从而实现各?？槭涑龅缌饕恢?。在平均电流法中，将所有?？榈氖涑龅缌鳎ü桓龅缱杞拥揭黄?，就可以得到所有模块输出电流的平均值，这个点我们称之为均流母线，如下图所示：

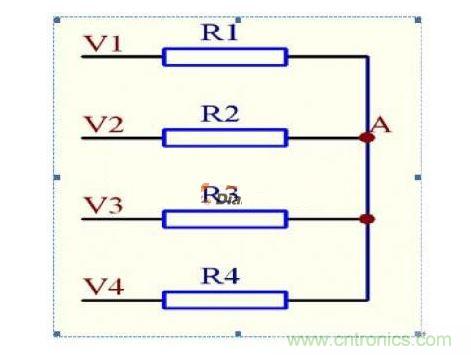

均流母线
如果V1-V4分别是四台模块的输出电流值，只要R1-R4选值一样，那么A点电压值就是(V1+V2+V3+V4)/4，也就是均流母线上的电压值就是所有模块输出电流的平均值。

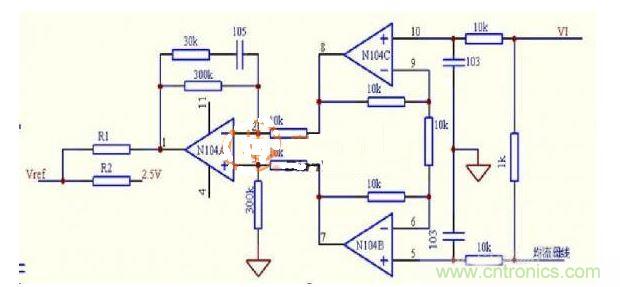

具体的均流电路图及参数
我们采用简单的LM324，就可以实现平均电流均流法，具体的均流电路图及参数如上，对于图中电路，VI代表本模块输出电流，通过一个1K的电阻引出到均流母线，均流母线上的电压为所有并联?？槭涑龅缌鞯钠骄?，对于上图的原理图，当?？榈ザ拦ぷ鞯氖焙?，均流母线是悬空的，运放输入是高阻态，所以本?？榈缌鱒I与均流母线上电压一致，也就是本?？榈缌饔刖髂赶叩缌髅挥衅?，整个电路输出电压(N104的1脚)为0V。这个时候通过设置R1R2的值，可以得到?？樽陨淼氖涑龅缪梗蹦？椴⒘ぷ鞯氖焙?，如果本?？槭涑龅缌餍∮谄骄缌鳎碫I电压小于均流母线电压，则经过查分放大及后级放大电路后，在1脚可以得到一个VI与均流母线电压误差90倍放大后的电压值，且输出电压为正，这样就会抬高Vref的电压值，从而提高?？槭涑龅缪?，增加模块输出电流。如果本?？槭涑龅缌鞔笥谄骄缌?，就会输出一个低的电压，降低基准，从而调低输出电压。
[page]
这种均流方式既可以调低电流大的模块的输出电压，也可以调高电流小的?？榈氖涑龅缪?，也即是电压是双向跳动的，所以电路的供电部分需要采用双电源供电。第一次真正?？榫鞯牟?，就是采用的这种均流方式，并联?？槭课?2个，系统输出电压调节范围198-286V，系统稳压精度0.5%，均流精度3%以内。对于?？槎裕骰臼粲诿獾魇缘牟糠?，关键的重点是系统的接线，在系统接线中最主要的一点就是?？槭涑龅牡匾谀？槭涑鼍徒恢媒拥揭黄?，也就是说所有模块输出的负之间的阻抗越低越好。另外还要注意一点，如果模块损坏，损坏?？榈腣1会变成低电平，这样会影响均流母线，从而影响别的模块的正常工作，所以在正式设计电路的时候，应该注意在每个?？榫髂赶咝枰沧翱?继电器、MOS管等都可以)当?？檎９ぷ鞯氖焙颍泳髂赶?，当模块故障的时候，切断模块与均流母线的连接。
峰值电流法

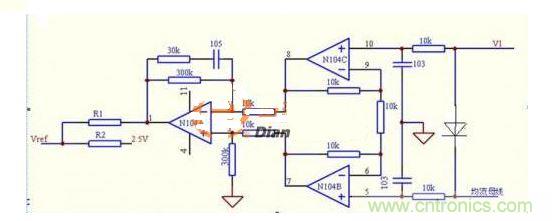

第四种就是峰值电流法，它就是在所有并联?？橹校？樽远【俨晃恢髂？椋溆嗨心？榈缌飨蚋媚？榭柯?，企图达到主?？榈牡缌?但永远却达不到)。平均电流均流法中，连接到均流母线的电阻换成二极管，就变成了峰值电流均流法，电路图如图所示，假设有N个?？椴⒘?，模块输出电流对应的电压分别为V1V2….Vn,很明显从图中可以看到，均流母线上体现的将是?？槭涑龅缌髯畲蟮哪？榈牡缪筕x(有一个二极管压降，即使将平均电流均流法中的四个电阻换成四个二极管，很明显A点电压将是最高电压减去一个二极管压降了)。这个?？槲颐浅浦髂？椋由厦娴缏吠忌峡梢钥闯?，电路会调整所有?？槭涑龅缌飨蛑髂？槎杂Φ牡缌骺拷?，但由于均流母线电压与主模块电流对应的电压相差一个二极管压降，所以从模块输出电流永远是紧跟主?？椋还髂？椤Ｓ胫鞔由柚梅ū冉?，这种均流方式里面的主?？椋怯刹⒘？樽约貉【筒模哉庵志鞣绞?，也称为民主均流模式。当主?？楣收系氖焙?，在其余?？槔锘嵩俅窝【俨桓瞿？樽魑髂？椤Ｏ低橙钥梢哉９ぷ?。
电路示意图

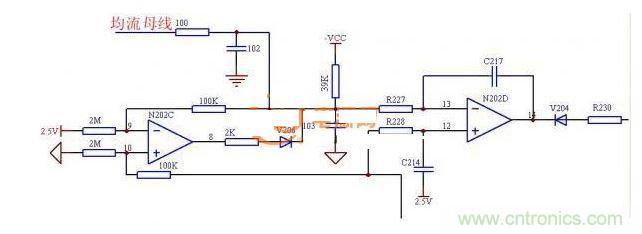

可以说平均值均流法无论是在满载还是轻载情况下，均流精度都可以得到很好的保证，只要V1的值真实的反应了输出电流的值，那么在20%以下负载下都可以很好的均流，但对于峰值电流均流法，由于二极管的存在，会导致主?？橛氪幽？橹涞牡缌鞔嬖诓钜?，如果说满电流情况下对应的电压值V1为4V，二极管压降为0.3V,那么主模块与从?？橹涞缌鞯奈蟛罱崾?.5%的单?？槎疃ǖ缌髦?。在轻载情况下，这个误差就会影响?？榈木骶?。但对于从?？槔此担？槭涑龅缌魇且恢碌?。下图为用过几次的峰值电流均流电路，工作原理基本与3902类似，采用2.5V基准提供一个偏置电压，拉开主?？橛氪幽？橹涞牟罹?，-2.5V的电平是为了让?？榈ザ拦ぷ魇?，均流电路输出高电平，这样结合后面二极管，均流电路就不起作用了。 需要说明的是，由于偏置是2.5V提供的，所以在额定输出电流下，电流检测放大电路的输出电压应低于2.5V，也就是前面提到V1。
