电路保护的必要性-电气威胁
静电放电(ESD)
在我们日常生活中静电放电(ESD)是相当常见的。比如走在地毯上或者触摸门上的把柄就会感觉到静电的嗖嗖声冲击。当你在干衣机里拿取洗好的衣服，就经常会伴随着干脆的声音， 这个你听到或者感觉到的声响就是静电放电的结果。当不同材料互相分离时电子会发生转移，物质分离后会产生静电荷，这个过程就叫做摩擦起电。一些物体，比如说干皮肤和羊毛，都会变得带正电荷；或者其它如聚酯，乙烯基带负电荷。
当一个摩擦起电的物体释放它的电荷突然给另一个不同电位的物体时，静电放电效应就会发生。摩擦起电的物体之间的电位差可以达到很高，一个人的静电放电效应的检测极限电压大约为3,000 V。一个强烈的ESD攻击往往是这个电压数字的好几倍。
闪电
闪电通常是危险的。它的平均电流峰值是20 kA并且可高达150 kA。一次闪电可以持续20-200毫秒，而通常闪电会是连续闪几次的。闪电也是常见的，在任何一个时间都有2,000个带闪电的暴风雨在发生，而每天出现的暴风雨也有5,000次。闪电中的电应力除直接撃中建筑物, 还可以不同方式进入建筑物的电气系统。闪电撃中架空的主输电线可以直接把电流偶接进入建筑物中的交流点导体中去。附近小山上发生的闪电可以迫使强大的电流在地面上流动。这些电流将影响建筑物附近的地电位。同时这种情况可会由于地面下面的设施比如接地到建筑物中的水气管道等而变差。在建筑物旁的旗杆的闪电可以在建筑物内的导体比如电话或连接个人电脑的电线中诱发电流。闪电带来的应力可以以各种方式进入建筑物说明了在多种地点中安装浪涌?；さ谋匾浴＠擞勘；ば璋沧霸诮ㄖ锏慕涣鞯缭醇暗缁胺竦慕氲?。而在一些比较敏感的电子设施比如个人电脑或者娱乐中心安装更多的浪涌?；ど璞敢彩俏镉兴?。
电力线浪涌
电力交流电网为我们的家和办公室提供交流电源。电力公司致力于在稳定的电压和频率提供电力，但是即便是最费尽心血的安排也不能防止一些异常的事件。电压的强弱会受影响于交流电网上负载的变化。大多数的电气设备都被设计成可以在一个合理的输入电压范围内工作，但总会有出现意外情况的电平，特别是由于大电流开关所引起的瞬变现象。一个电感性负载里电流的变化将会引起一个电压峰值，这个峰值可以达到几百甚至几千伏的电压。它的持续时间可能很短，但是它却大大超过了电气系统的存续，除非设备中含保护器件。

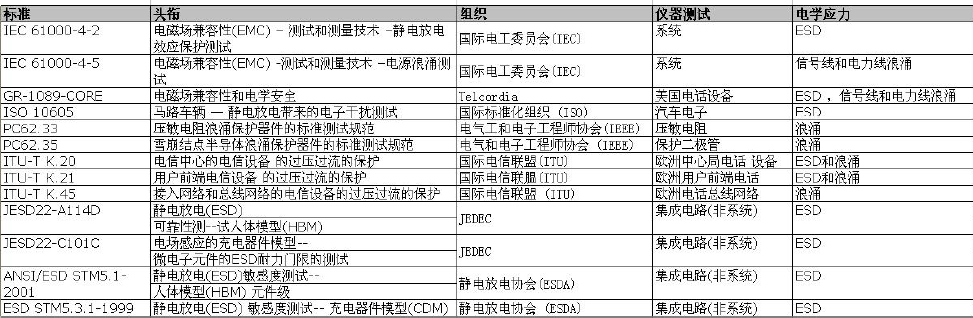

保护器件的测试标准
系统所经历的电气应力是各种各样的: 有纳秒上升时间且持续数以10计的安培电流的静电放电(ESD)应力；有微秒上升时间且持续数以万计的安培电流的闪电应力。对可以想到的现实世界中的每一种应力都进行产品测量是不可能的。所以标准机构制定了针对每个特定的应力威胁制定了专门的测试标准。这些标准以电压和电流波形的形式来表示应力。最常见的一种应力波形就是图示的双指数波形。典型的电压波型是被理解成开路，而典型的电流波型是被理解为短路。通常一个波形的参数包括峰值电压、峰值电流、上升时间(通常是峰值时间的10%到90%)以及衰减时间(峰值时间的50%)。标准同样规定了如何把应力波形应用到实际的被测试的设备以及通过或者未通过测试的准则。这就确保了测试结果可以被任何一个做此种测试的人重现出来，并且通过这个测试的系统可以可靠地工作。

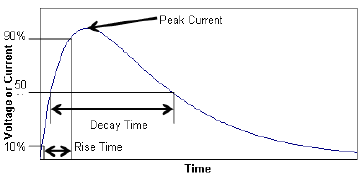

图示：双指数波形
保护器件简介

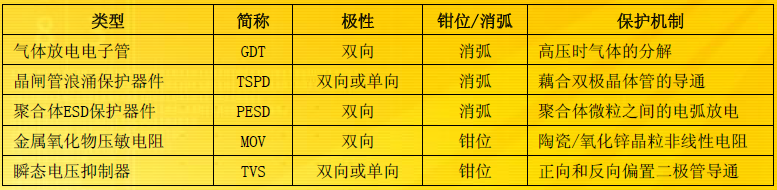

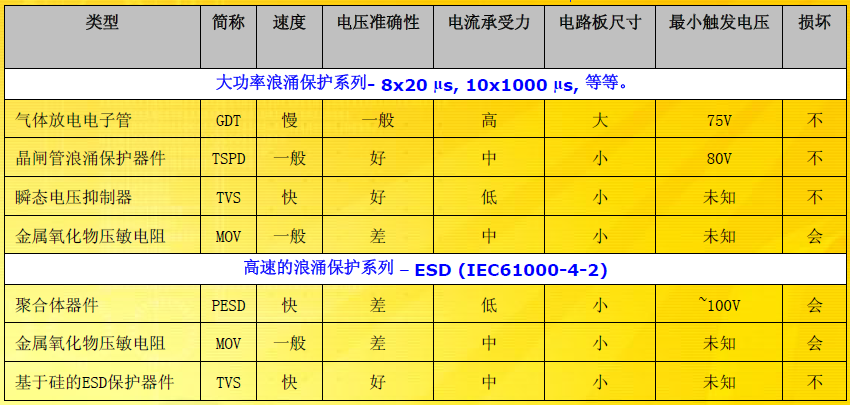

市场上有一系列对电子系统起?；ぷ饔玫牟贰Ｏ卤砑虻ッ枋隽烁髦植返奶卣?。
气体放电电子管GDT:通常是充满氖、氩气体混合物的陶瓷品以及两个或更多个电极组成的。当电极的电压超过一个额定值，电子管就会产生一个电弧，提供一个低阻抗电流通路。放电管常用于多级?；さ缏分械牡谝患痘蚯傲郊叮鹦狗爬椎缭萏缌骱拖拗乒缪棺饔?。电压范围从75V~3500V 。
压敏电阻MOV:通常由布满氧化锌颗粒的陶瓷组成,在低电流电压下，压敏电阻具有高阻抗,但是在更高的电压电流下，阻抗会急剧地下降。使用压敏电阻时之前必须加装保险丝，压敏电阻一但击穿短路是不可恢复的，必须更换。正常的压敏电阻用万用表测量是无穷大的。
聚合体PESD 器件:是在聚合物中嵌入导体、半导体及绝缘粒子构成的高分子压敏材料。其电阻随两端电压呈非线性变化。也就是说，当施加在其两端的电压小于某个特定电压值时，PESD呈现为绝缘体，电阻很大，不影响电路的正常工作;当施加在两端的电压大于某个特定电压值时，PESD转变为导体，电阻很小，可以短时间大电流放电，因此可与被?；C并联使用。同时这种PESD静电防护元件具有自恢复性，即过电压放电之后又恢复到常态，不必更换，可有效阻止电子产品的静电破坏并降低维护成本。PESD保护器件具有极低的电容(约为0.2 pF)、低的泄漏电流(这在低功耗便携式设备中尤为重要)、快速响应时间(<1 ns)和低钳位电压(<100 V)等优点; 在多次电涌之后(多达1000次)，这种器件的低触发电压和低钳位电压仍然可以有效?；っ舾械牡缱悠骷?。
晶闸管浪涌?；て骷SPD:基于一对双极性晶体管。当双极性晶体管被触发时，它们呈现连续的低阻抗状态。晶闸管本质上是单向的过压?；て骷；镜木д⒐芤丫苌隽硕嘀炙蚝偷ハ虻牟贰?br />
瞬态电压抑制器(TVS):是基于雪崩二极管和稳压二极管。单一的二极管本质上是单向的钳位设备。
?；て骷冉?/strong>
?；し绞?嵌位/消弧
钳位?；て骷旱币桓黾だ环⑹?，钳制电位到一定值达到?；さ哪康?；如TVS管
消弧?；て骷旱币桓黾だシ⑹保ǔＪ遣桓龆搪吠ǖ览词迪直；つ康?。如晶闸管浪涌保护器件TSPD
[page]
消弧保护器件在?；びτ弥惺欠浅Ｓ行?。消弧?；て骷凶欧浅５偷牡纪ㄑ菇担庋梢允沟闷涞缪沟陀诿舾械缱悠骷牧俳绲缥?；并且由于过压保护器件本身超低的功耗，其可以承受很大的电流而不会由于大电流对自己损坏。我们在用消弧?；て骷氖焙虮匦胄⌒摹？梢杂美次窒”；て骷淖畹偷牡缌骱偷缪沟闶且桓龊苤匾牟问⑶椅颐蔷３浦３值?Holding
Point），如图所示。如果受?；さ牡缙诘憧梢蕴峁┑缪购偷缌髟诒３值愕乃?，在电气应力消除后一个消弧保护器件也可能不会关闭。仔细选择消弧?；て骷潜匦氲?，或者预先做好准备，以保证在应力消除时关闭保护和在正常操作期间不打开。

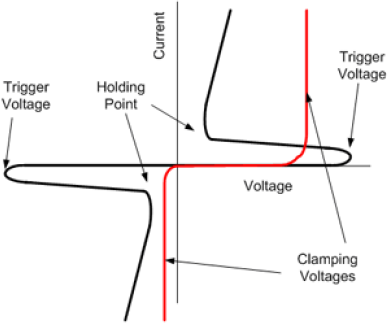

图示：双向消弧保护器件(黑色)和单向钳位?；て骷?红色)的I-V曲线
电压钳位?；て骷谟ακ辈换岱⑸还乇盏奈侍?，但是他们也要仔细选择。以反向偏置方向?；さ牡缪骨槐；て骷陨砟诓炕岵嗟笨晒鄣墓?。钳位保护器件在导通状态时需要非常低的动态阻抗，以保证在传输大电流时，电压不会超过敏保护形式-初级和次级?；?br />

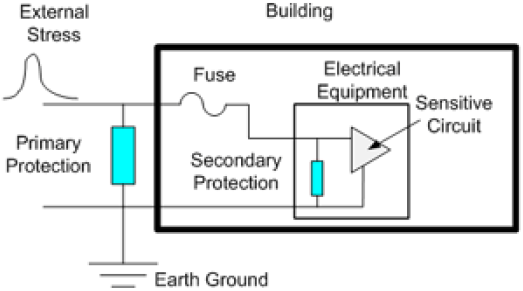

图示：进入楼宇内一条简单数据线路的初级和次级保护
初级和次级?；さ挠τ梅浅Ｆ毡椤Ｕ飧龈拍钤诘缧挪抵杏糜谏恋绾屠擞勘；ぃ苍谙冉傻缏芳际踔凶鼍驳绶诺?ESD)?；?。初级的?；ぴ咸αυ矗饕康氖怯糜诔惺艽蟛糠值牡缌饔α?，而次级?；ぴ蚍浅Ｌ舾械牡缏吩?，在最需要的地方提供?；ぁ?br />
需要两种形式的?；さ挠卸嘞钜蛩?。在一条数据线当中，比如电话线，浪涌保护最重要的作用是避免灾难性的损失，如火灾或者触电死亡。这就在楼宇入口有一个?；ぴ?，即初级保护。初级保护的元件必须非常的可靠并且能够经受得住很大的电流。初级保护避免灾难性损失的能力并不保证瞬变电压不通过初级?；?，这些电压虽不能引起火灾或者触电死亡，但是足以破坏敏感元件。安置在敏感元器件的次级?；ぞ褪瞧鸬搅苏飧鲎饔?。次级保护元件必须很快地开启来?；ご映跫锻ü乃脖涞缪?。次级保护元件也可能在给定受?；さ南低掣菘突У谋；ば枨罄磁渲?。硅保护产品，由于他们的快速导通和低导通电压优势, 作为次级?；ぴ詈貌还?。
[page]
ONSEMI?；て骷?/strong>

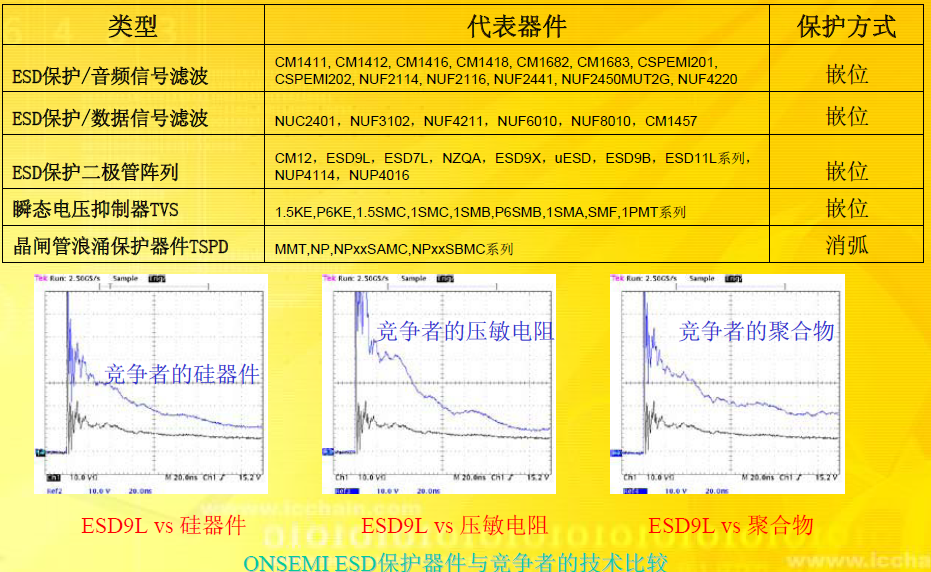

ONSEMI ESD保护技术的演进

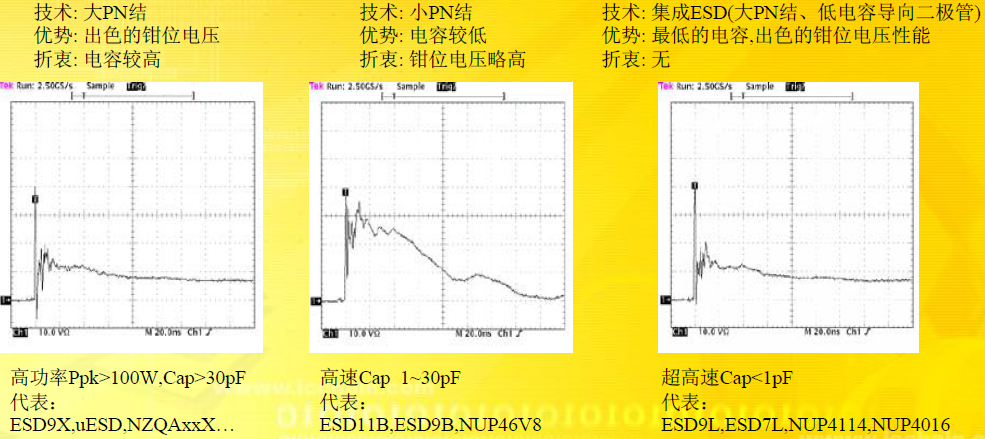

硅瞬态电压抑制器(TVS)二极管的传统片外?；そ饩龇桨柑峁┑虴SD钳位电压和快响应时间，但它们的高电容限制了其在高速应用中的使用。为了克服传统硅TVS二极管的这些局限，安森美半导体运用突破性的工艺技术，将超低电容二极管和大功率TVS二极管集成到单个裸片上，能够用作高性能片外ESD?；そ饩龇桨?。这新的集成型ESD?；ぜ际跗教缺Ａ袅舜彻鑄VS二极管技术的卓越钳位和低泄漏性能，又将电容从65 pF大幅降低至0.5 pF。

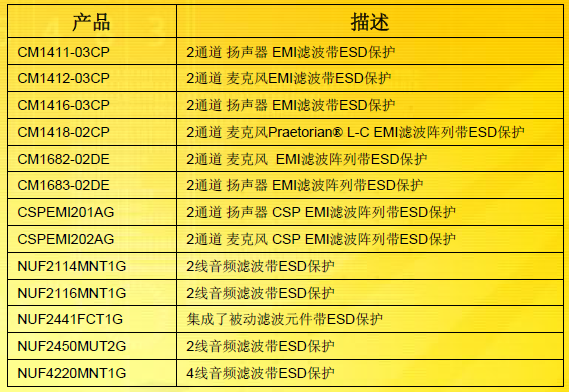

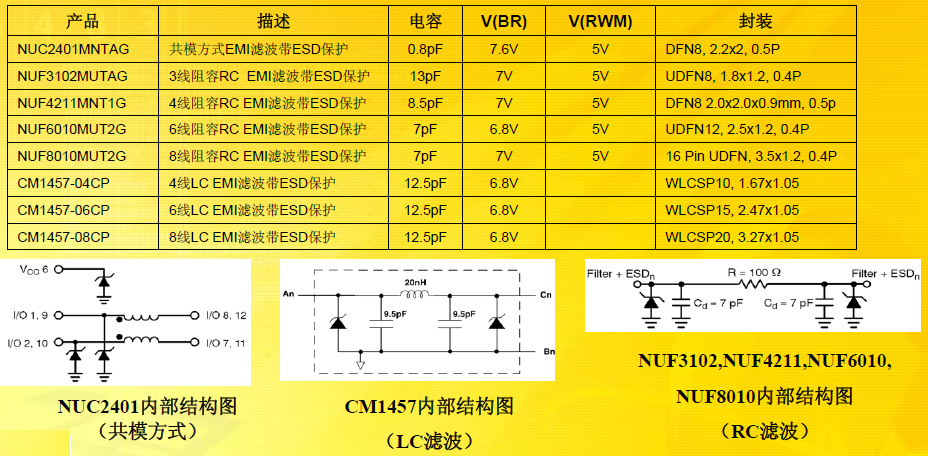

ONSEMI音频信号滤波带ESD?；?br />
ONSEMI数据信号滤波带ESD保护
ONSEMI ESD?；ざ苷罅?/strong>

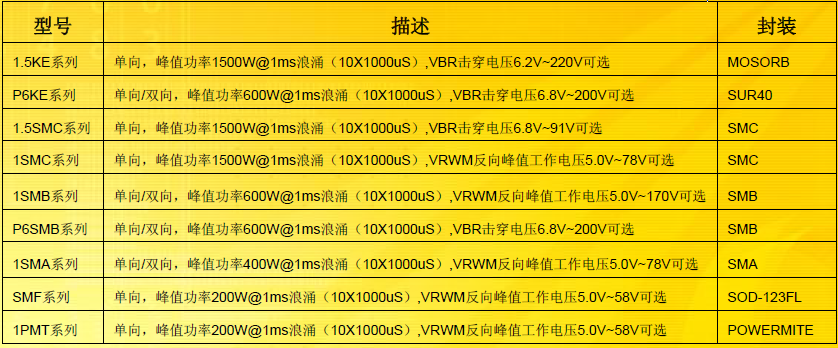

ONSEMI 瞬态电压抑制器(TVS)
ONSEMI晶闸管浪涌保护器件TSPD简介

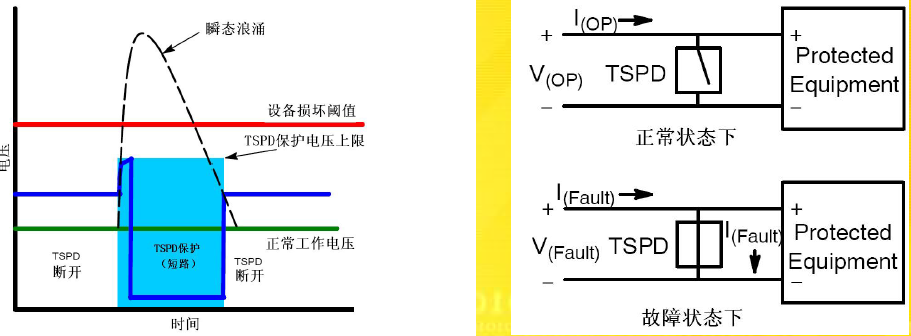

晶闸管浪涌?；て骷hyristor Surge Protection Devices (TSPD)具有快速开关能力和高可靠性，可?；さ缧藕褪萃ㄐ派璞?。在待机模式，TSPD的关断阻抗高，对所?；さ牡缏繁硐殖鍪导噬系亩峡刺５钡缪钩俳绲缪故?，TSPD从高关断阻抗转变成低导通阻抗，吸收浪涌电流。在分支和环状电路发生瞬态浪涌期间，TSPD会在分支和环状电路产生短路跨接，直到瞬态电流中断或减小到保持电流以下，器件会自动复位。TSPD采用消弧电路开关及固态闸流管技术，?；ち槊舳却锬擅爰?，消除了瞬态引起的电压击穿。它们可承受高达100A的浪涌电流，没有磁滞现象和热耗。这些闸流管的最小电容可减小高速数据线路中的信号衰减。ONSEMI目前有MMT系列，NP系列，NP-SAMC系列,NP-SBMC系列晶闸管浪涌保护器件, MMT系列可被NP系列替代，NPxxSAMC系列，NPxxSBMC系列是新一代超低电容TSPD，广泛应用于电信设备。

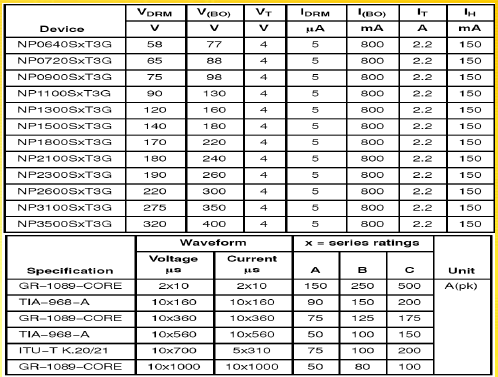

ONSEMI晶闸管浪涌保护器件(TSPD)主要参数
ONSEMI晶闸管浪涌?；て骷﨨P系列
特点：
1. 可承受高达100A的浪涌电流
2. 峰值断态电压可达320V
3. 广泛应用于电信设备
[page]

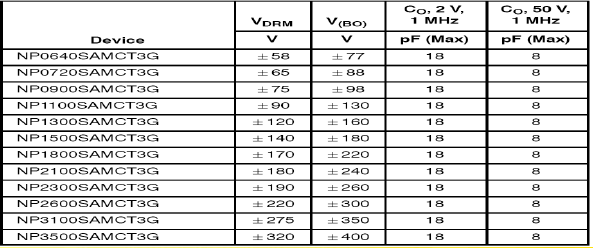

ONSEMI晶闸管浪涌保护器件NPxxSAMC系列
特点：
1.超低电容
2.低的漏电流
3.浪涌电流高达50A
4.精确的开启电压
5.低的过冲电压

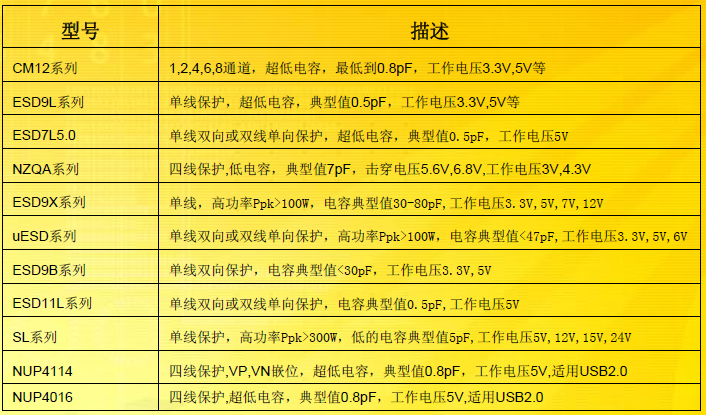

ESD?；て骷道?/strong>
