中心议题：
- 以太网ESD保护方案
- 10/100 Base-T 以太网供电 (PoE) - PD?；そ饩龇桨?/strong>
- 10/100 Base-T 以太网供电 (PoE) - PSE保护解决方案
以太网在数据通讯中应如何针对端口界面的设计来选出最适合的电路?；そ饩龇桨改?？本文针对以太网ESD?；?、10/100 Base-T 以太网供电 (PoE) - PD/PSE保护提供简化的设计方案供工程师快速选择，包含符合规范的完整数据、方案的产品料号信息、端口接口电路图和替代解决方案等参考数据。

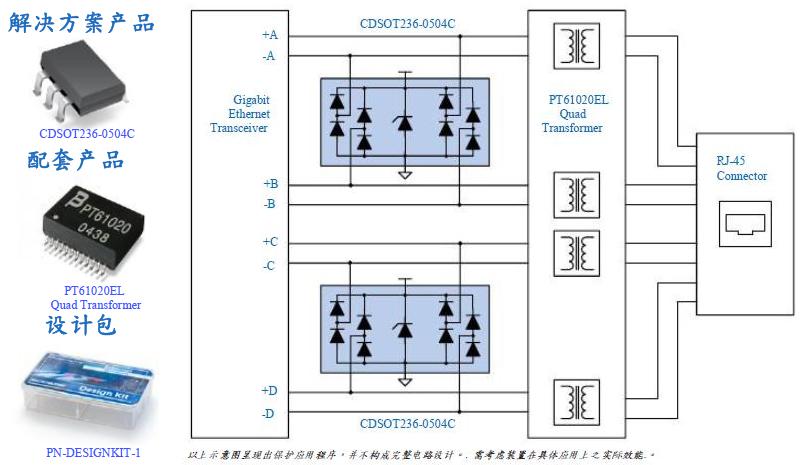

以太网ESD?；し桨?br />
用途：以太网接口为2V数码讯号运作于频率。此接口通常需要保护内部转接线应用，免于受到静电冲击。
符合要求：IEC 61000-4-2 Level 4 (8 kV / 15 kV)
替代选项：其它PortNote™解决方案:
- 以太网 – 电源接触与浪涌?；?/li>
- 以太网- 乙太网供电(PoE)保护- PD?；そ饩龇桨?/li>
解决方案内容：2 顆TVS二极管数组:CDSOT236-0504C
优点：这项解决方案提供防静电?；ぃ也挥跋煲蕴逗?。

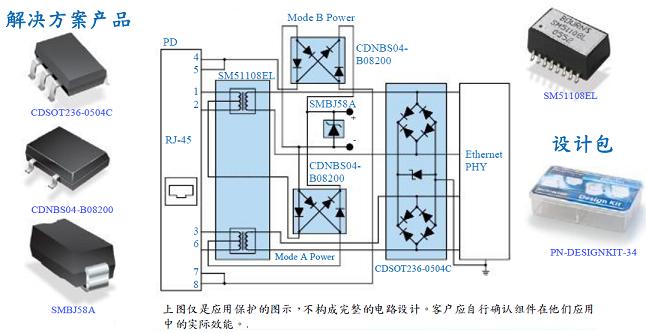

10/100 Base-T 以太网供电 (PoE) - PD保护解决方案
用途：10/100 Base-T 以太网供电保护(PoE) 其界面结合数据和48 V直流电，提供远程电源控制给受电设备(PD)。本产品提供PD设备可免于ESD和过电流威胁。
下页内容：10/100 Base-T 以太网供电 (PoE) - PD/PSE?；そ饩龇桨?br />
[page]
解决方案内容
1 TVS二极管阵列：CDSOT236-0504C
2 桥式整流器：CDNBS04-B08200
1 TVS二极管：SMBJ58A
1 变压器：SM51108EL
符合要求
IEEE 802.3af and IEEE 802.11af
IEC 61000-4-2 Level 4 (8 kV / 15 kV)
替代选项
其它 PortNote® 解决方案:
- 以太网 - ESD保护
- 以太网 - 电源接触和浪涌?；?/li>
- 以太网 - 10/100 Base-T 以太网供电
优点：本解决方案提供方案提供 ESD保护给10/100 Base-T以太网供电?；す┑绫；D 组件，且不影响以太网路信号。

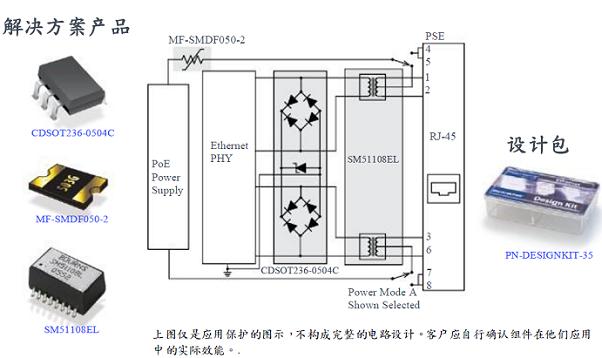

10/100 Base-T 以太网供电 (PoE) - PSE?；そ饩龇桨?br />
用途
10/100 Base-T 以太网供电?；?(PoE)其界面结合数据和48 V 直流电以提供远程电源控制给受电设备(PD)。本产品提供ESD和过电流?；じ鳳SE (Powered-Sourcing Equipment)设备。
解决方案内容
MF-SMDF050-2
1 TVS二极管阵列：CDSOT236-0504C
1 Multifuse® PPTC 可恢复式保险丝：
1变压器：SM51108EL
符合要求
IEEE 802.3af and IEEE 802.11af
IEC 61000-4-2 Level 4 (8 kV / 15 kV)
替代选项
其它 PortNote® 解决方案:
- 以太网 - ESD?；?/li>
- 以太网- 电源接触和浪涌保护
- 以太网- 10/100 Base-T 以太网供电
