反时限过流?；た梢岳斫馕；ざ魇奔渌娴缁缌鞅浠浠?。其关键点有两个：一是电机电流超过额定电流规定时间?；そ黄舳?二是电机电流越大?；ざ魇奔湓蕉獭８鞴叶荚谘芯空庵直；し绞剑钤绮捎贸９嫠鹗羝?a target="_blank" style="text-decoration:none;" >继电器，上世纪七、八十年代采用模拟电路设计的反时限过流?；さ缏?，九十年代后采用功能强大的智能化仪器，现代企业是以PLC为核心的电机?；は低?。常规双金属片热继电器的缺点是不可靠、不稳定，模拟电路设计的反时限过流保护电路是利用电容恒流充电设计的过流?；て鳎钡闶堑缏飞杓品痹?、通用性较差、电子器件多，以单片机为核心的电机保护器采样精度有了质的飞跃，PLC为核心的电机保护系统采样精度更进一步。

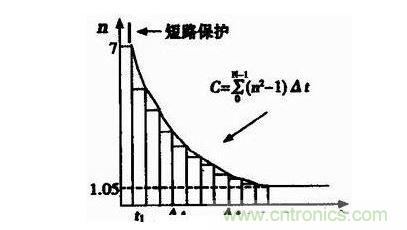

图1 反时限过流?；で咄?/div>

　　

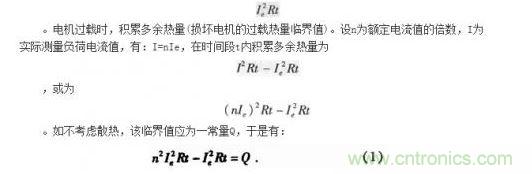

电机正常运行时电机发热量和电机散热量相等可达到热平衡，电机连续运行不会烧坏，?；さ缏凡黄舳?。设Ie为该电机额定电流值，在时间段t内的额定电流发热量为：

[page]

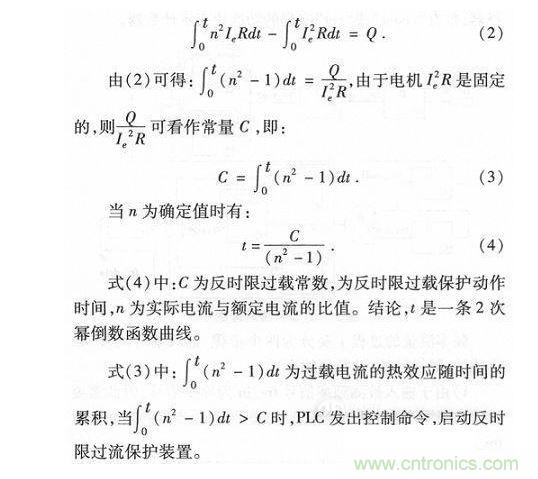

在电机过载运行时，电流的大小不是恒定的，而是不同时刻实际电流的大小可能不同，过载电流的热效应随时间累积，过载热量对时间积分。因此式(1)可以表示为：

式(3)只适用于1.05≤n≤7时的热效应变化情况。实际使用中还有两种种情况，一是当计算机只能处理离散数据，而式(3)积分形式是连续曲线，因此，将式(3)进行离散化处理整理得：

式中启动前热量累加求和的次数为N.采样时间间隔为△t，取循环中断OB38的时长100 ms.因△t很小，假设采样电流基本不变。当累积热量小于C时，清除过载闭锁，电机重新启动。

　　

程序实现：根据行业标准，考虑热量积累快慢不同，散热速度不同，结合实际及现场的通风散热，经反复计算和测试，调整数学模型中参数C，最终为提高电机的反时限过流保护精度，确定采用：

[page]

3电机反时限过流?；し桨傅纳杓瓶蛲?/strong>

　　

本方案的主控制器选PLC，原因是其具有易扩展、故障率低、稳定性高、可靠性强等优点。

　　

电机?；は低嘲ㄓ布腿砑讲糠帧?/div>

　　

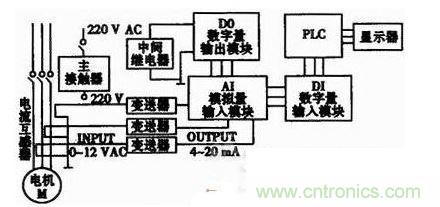

硬件主要包括主控计算机、模数转换模块、控制接触器和模拟信号提取等部分。主控计算机由主控制器PLC(西门子公司的可编程逻辑控制器PLC)、键盘、鼠标、显示器构成，控制接触器由中间继电器和主接触器构成，模拟信号提取由电流互感和变送器构成，模数转换?？橛赏獠坷┱故至渴涑瞿？镈O、数字量输入?？镈I和模拟量输入?？锳I等构成。硬件设计框图如图2所示。

软件部分采用STEP7软件的STL语言编程。

　　

设计思路：一是测当前的电流值；二是根据电流过载倍数分段；三是计算出随实时电流变化的保护时间(根据电流过载倍数)；四是按固定时间延时?；?。

　　

设计缺点：这是一个时间的累积过程，只能估计热量的变化，不能反映电机热量的实时变化(忽略了电流上升的升温过程)，需经反复实验得程序流程图如图3。

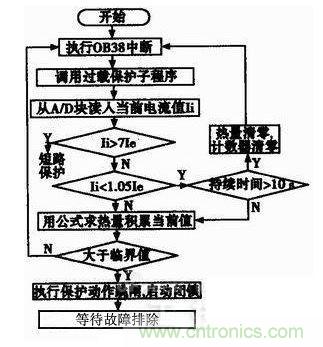

图3 软件流程图



4 实验结果

　　

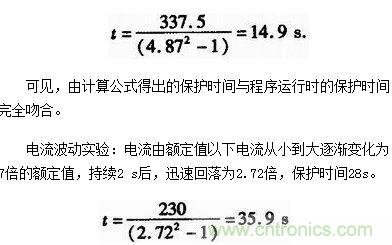

电流恒定实验：设为实际恒定电流值，当n=4.87倍时，?；な奔?4 s。

可见，电流动态变化时的?；な奔湫∮诩扑愎剿愠龅谋；な奔?，电流波动时能较好的?；?，体现了电机反时限过流?；こ绦虻幕中в?。

　　

抗干扰实验：超2倍额定值时，50 s不?；ぃ蝗患右愿扇攀?，超额定电流6倍时，电机停2 s后回到额定电流值正常工作，按时间累加立即跳闸，抗干扰实验成功。
