网友教你如何减少PCB设计中的错误？

发布时间：2015-05-04 责任编辑：sherry

【导读】电路板设计是一项关键而又耗时的任务，出现任何问题都需要工程师逐个网络逐个元件地检查整个设计?？梢运档缏钒迳杓埔蟮南感某潭炔谎怯谛酒杓啤１疚木徒棠闳绾渭跎貾CB设计中的错误并提高效率？

典型的电路板设计流程由以下步骤组成：

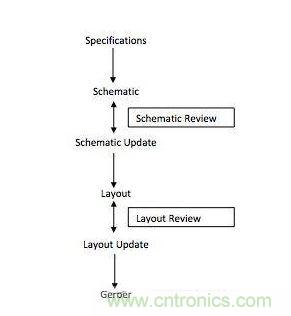

电路板设计流程
前面三个步骤花的时间最多，因为原理图检查是一个手工过程。想像一个具有1000条甚至更多连线的SoC电路板。人工检查每一根连线是冗长乏味的一项任务。事实上，检查每根连线几乎是不可能的，因而会导致最终电路板出问题，比如错误的连线、悬浮节点等。

原理图捕获阶段一般会面临以下几类问题：

●下划线错误：比如APLLVDD和APLL_VDD

●大小写问题：比如VDDE和vdde

●拼写错误

●信号短路问题

●……还有许多

为了避免这些错误，应该有种方法能够在几秒的时间内检查完整个原理图。这个方法可以用原理图仿真来实现，而原理图仿真在目前的电路板设计流程中还很少见到。通过原理图仿真可以在要求的节点观察最终输出结果，因此它能自动检查所有连接问题。

下面通过一个项目实例进行解释?？悸堑缏钒宓囊桓龅湫涂蛲迹?/div>

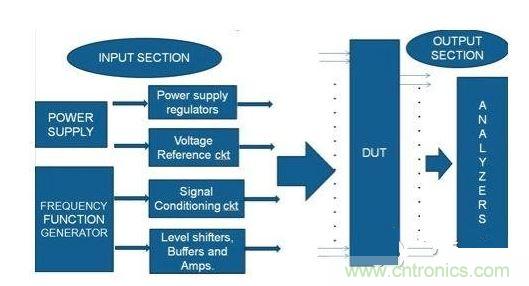

典型框图
图1

在复杂的电路板设计中，连线数量可能达到数千条，而极少量的更改很可能浪费许多时间去检查。

原理图仿真不仅能节省设计时间，而且能提高电路板质量，并且提高整个流程的效率。

一个典型的待测设备（DUT）具有以下一些信号：

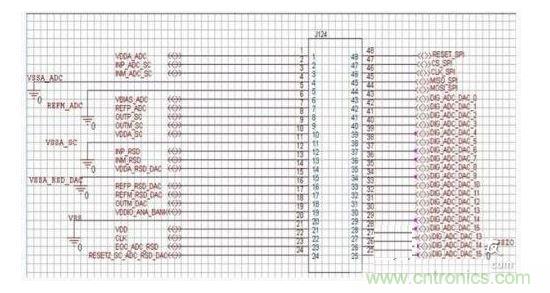

典型的待测设备
图2
[page]
待测设备在经过某些预调整后会有各种各样的信号，并且有各种?？椋缥妊蛊?、运放等，用于信号调整?？悸峭ü妊蛊鞯玫降囊桓龉┑缧藕爬樱?/div>

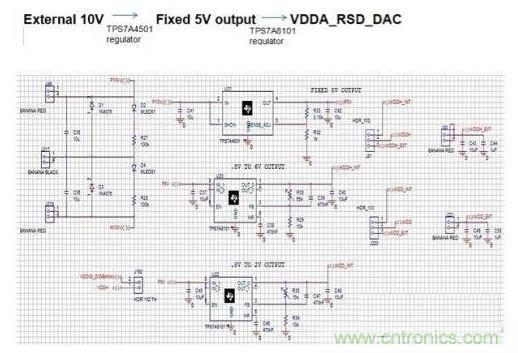

样例电路板的原理图
图3：样例电路板的原理图。

为了验证连接关系并执行整体检查，使用了原理图仿真。原理图仿真由原理图创建、测试平台创建和仿真组成。

在测试平台创建过程中，将有激励信号给到必要的输入端，然后在感兴趣的信号点观察输出结果。

可以通过将探针连接到待观察节点实现上述过程。节点电压和波形可以指示原理图有没有错误。所有信号连接都会得到自动检查。

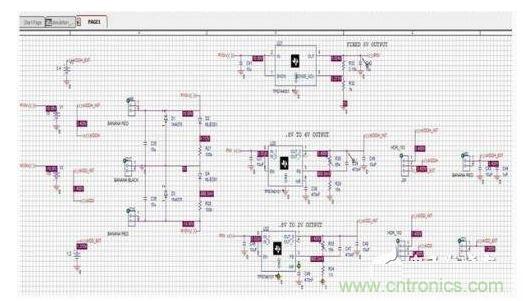

原理图测试平台和各个节点的仿真值
图4：

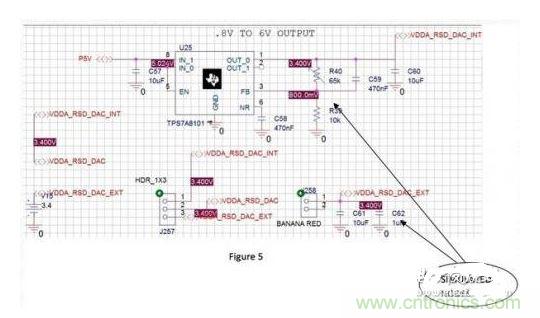

让我们看一下上面这张图的一个局部，其中探测的节点和电压清晰可见：
原理图测试平台和各个节点的仿真值
因此在仿真的帮助下，我们可以直接观察结果，确认电路板原理图是否正确。另外，通过仔细调节激励信号或元件值还可以实现设计更改的调查。因此原理图仿真可以节省电路板设计和检查人员的大量时间，并且增加设计正确性的机会。
