【导读】FCS5717E作为一款与FP5207核心性能、封装规格高度匹配的异步升压DC-DC控制器，实现无需修改PCB的无缝替换，全面适配原FP5207的手持便携设备、充电器等应用场景。其不仅在封装、参数范围、功能?；せ粕嫌隖P5207完全对齐，保障替代无压力，更具备更宽输入电压、更高反馈精度等优势，外围配置可直接复用原方案，替换成本极低，为相关方案升级与成本优化提供优质选择。
核心参数全面覆盖FP5207需求，替代无压力：输入电压范围2.7V~36V，不仅覆盖FP5207的工作电压区间，还支持低至2.7V的启动电压，适配单节锂电池及宽压场景；开关频率100KHz~1MHz可调，与FP5207频率范围一致，外部RT电阻取值19.2KΩ~192KΩ（浮空默认180KHz），调节方式相同；反馈电压1.2V（精度±1%），通过FB引脚分压电阻设定输出电压，调节逻辑与FP5207一致，可复用类似分压电阻选型思路；关断电流3.5μA，低功耗表现贴近FP5207，待机对电池续航影响小。
功能与?；せ坪虵P5207完全对齐：采用电流模式PWM控制，轻载自动切换至跳周模式（PSM）提升效率，与FP5207工作逻辑一致；内置软启动功能，避免启动电流尖峰；输入欠压保护（2.6V阈值，0.1V滞回）、开关管过流?；ぃㄍü鼵S引脚外接电阻设定）、150℃过温?；ぃ?0℃滞回），?；ぬ逑低暾哺荈P5207的核心防护需求；需驱动外部NMOS，EXT引脚提供栅极驱动信号，驱动方式与FP5207相同，外部MOS选型可复用原方案。
相比FP5207，CS5717E输入电压范围更宽（36V最高输入），反馈电压精度更高（±1%），适用场景更灵活。外围配置可直接复用FP5207方案，电感、电容、分压电阻等无需重新选型，替换成本极低，是FP5207的高性价比替代选择。

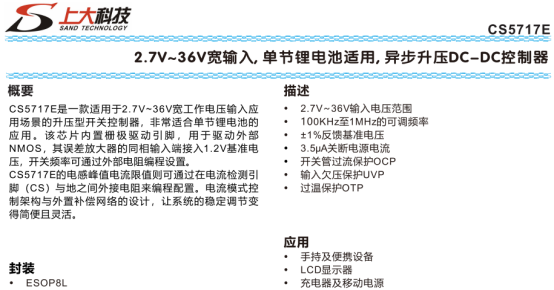

一、CS5717的特性
2.7V~36V输入电压范围
100KHz至1MHz的可调频率
±1%反馈基准电压
3.5μA关断电源电流
开关管过流?；CP
输入欠压保护UVP
过温?；TP
二、CS5717的应用信息

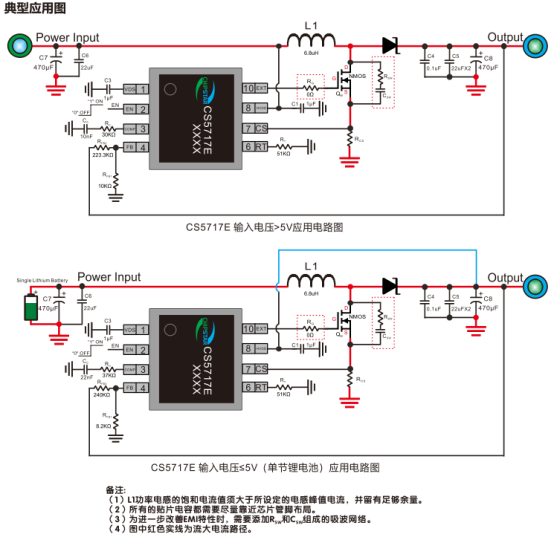

1、典型应用图

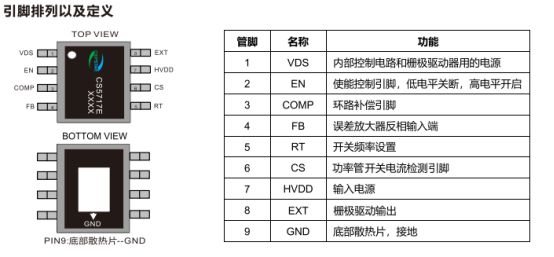

2、引脚排列及定义

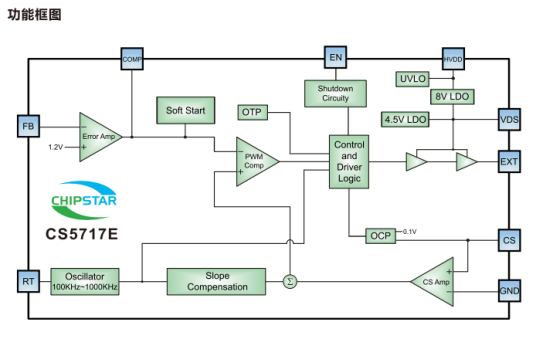

3、功能框图

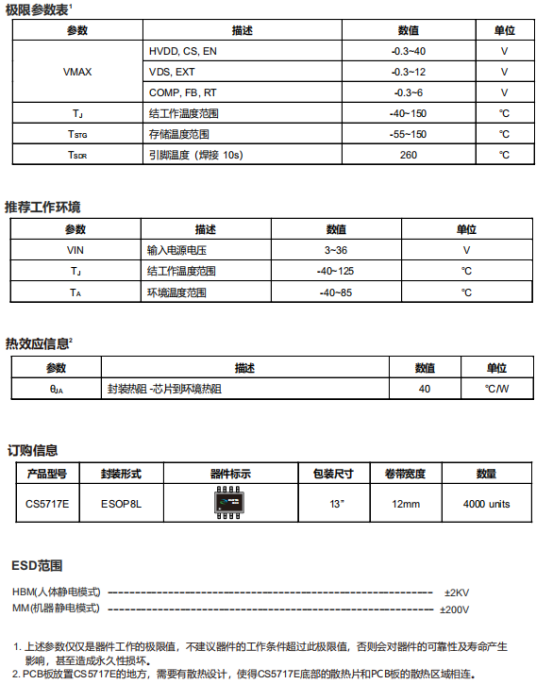

4、基础参数
总结
FCS5717E凭借与FP5207完全一致的封装规格、核心参数、功能逻辑及?；せ?，实现了“零PCB改动、零外围重新选型”的无缝替代，大幅降低了方案替换的技术门槛与成本。同时，其更宽的输入电压范围、更高的反馈电压精度等进阶优势，进一步拓展了应用灵活性，提升了方案可靠性。无论是存量FP5207方案的升级迭代，还是新方案的成本控制需求，FCS5717E都以高性价比的核心优势，成为FP5207替代的优选之选。
