时间继电器的分类、工作原理和动作过程

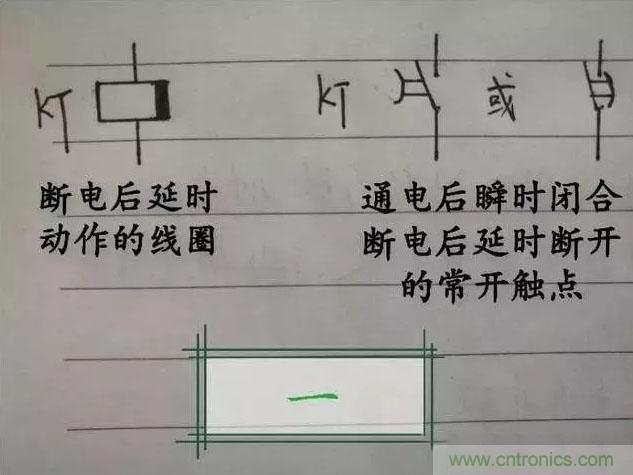

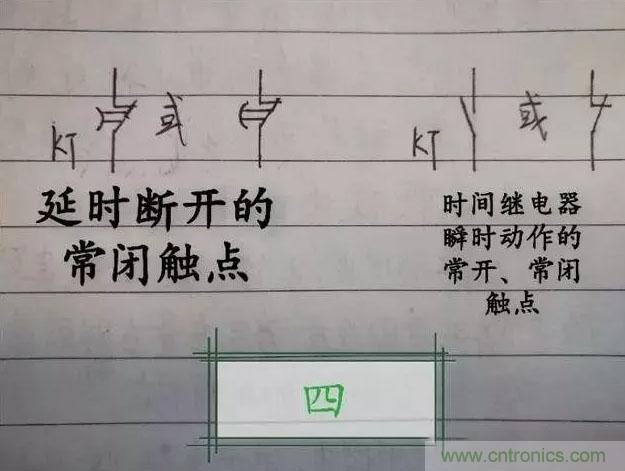

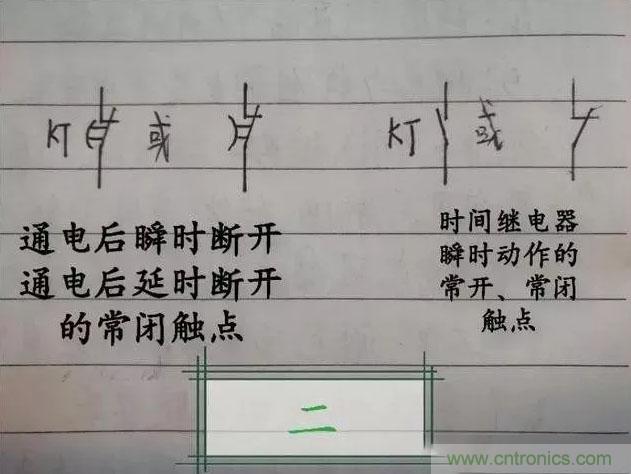

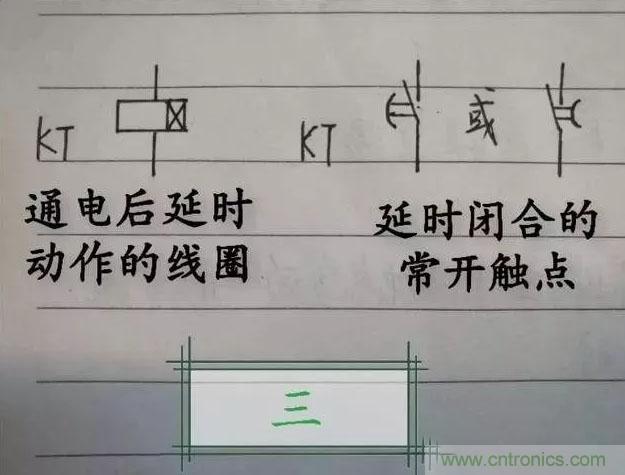

时间继电器是控制电路中的常用电器之一。它的种类很多，在交流电路中使用较多的有空气阻尼式时间继电器、电子式时间继电器。时间继电器在电路中的图形和文字符号如下图所示：（一到四图）









空气阻尼式时间继电器有通电延时型和断电延时型两种。空气阻尼式时间继电器（空气延时头）又称气囊式时间继电器，它是利用空气通过小孔时产生阻尼的原理获得延时的。它由电磁系统、延时机构和触点3部分构成。电磁机构为直动式双E型铁心，触电系统借用LX5型微动开关，延时机构采用气囊式阻尼器。电磁机构可以是直流的或是交流的，它既可以做成通电延时型，也可以做成断电延时型。进气孔大，活塞移动速度快，延时短；进气孔小，活塞移动速度慢，延时长。

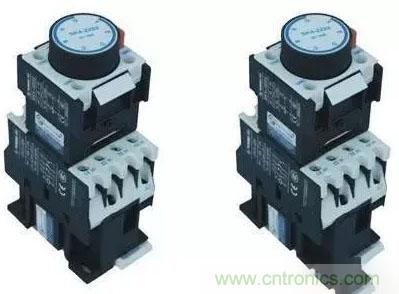

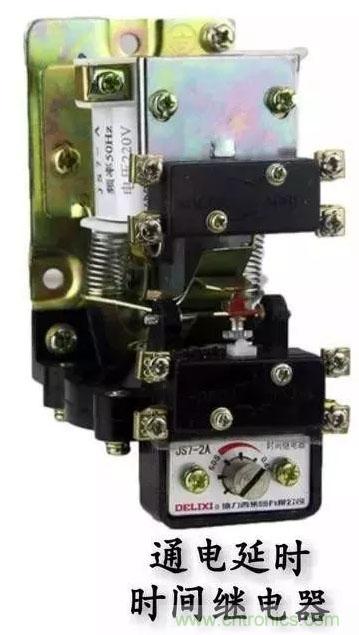

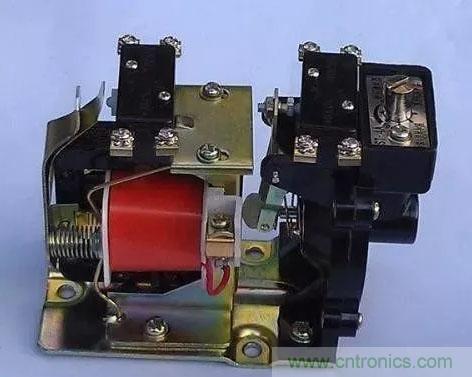

其中通电延时型时间继电器动作过程是：线圈不通电时，线圈的衔铁释放压住动作杠杆，延时和瞬时触点不动作；当线圈得电吸合后，衔铁被吸合，衔铁上的压板首先将瞬时触点按下，触点动作发出瞬时信号。这是因为衔铁吸合动作杠杆不受压力，在助力弹簧作用下慢慢动作（也就是延时），动作到达最大位置杠杆上的压板按动延时触点，触点动作发出延时信号，直至线圈无电释放，动作结束。其实物图片如下图：





而断电延时型时间继电器其特点是线圈是倒装的，所以其动作过程是：线圈得电吸合时瞬时触点受衔铁上的压板动作，触点动作发出瞬时动作信号，同时衔铁的尾部下压动作杠杆，延时触点复位；当线圈失电时，衔铁复位，动作杠杆不在受到压力而在助力弹簧的作用下开始动作（也就是延时），动作到达最大位置时，杠杆上的压板按动延时触点，触点动作发出延时信号。

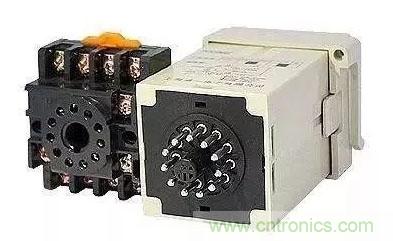

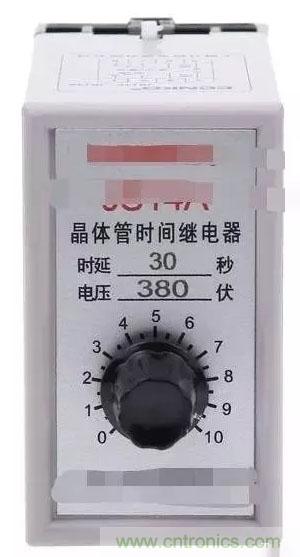

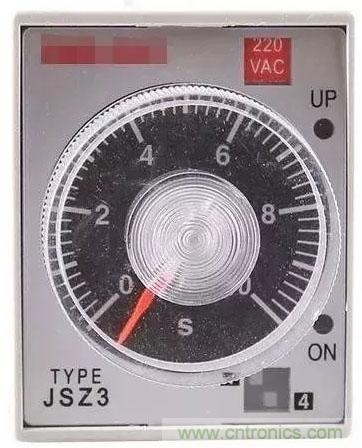

晶体管时间继电器它是通过电子电路控制电容器充、放电的原理制成的。它的特点是体积小，延时范围可达到0.1-60s、1-60min。它具有体积小、重量轻、准确度高、寿命长等优点。实物图片如下图：





时间继电器种类繁多，但是其工作原理大致相同，只要大家理解了其工作原理和动作过程，就可以举一反三，学会使用了。





时间继电器的选用原则



在选用时间继电器时，一般可遵循下面的规则：



1、根据受控电路的需要，来决定选择时间继电器是通电延时型还是断电延时型。



2、根据受控电路的电压来选择时间继电器吸引绕组的电压。



3、若对延时要求高，则可选择晶体管式时间继电器或电动式时间继电器；若对延时要求不高，则可选择空气阻尼式时间继电器。



4、根据需要选择延时时间范围内的时间继电器。

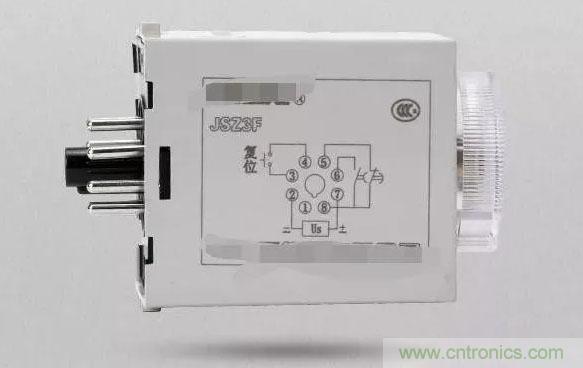

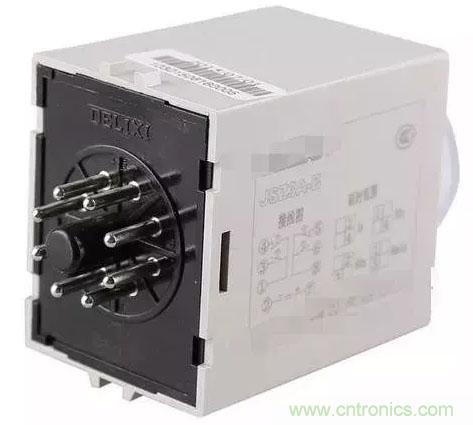

时间继电器的实物接线图

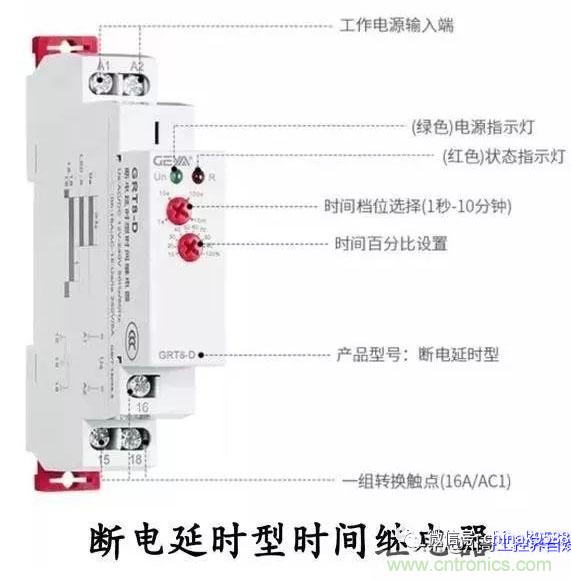

断电延时时间继电器，线圈通电后延时触点先动作，线圈断电以后再开始延时复位。上图的8-5 为延时常闭，8-6 为延时?？?/div>
