接触器自锁电路图还有很多元件，比如热继电器，熔断器，指示灯等等，今天主要讲解自锁接线，如果原件太多可能不好理解，所以把接触器的元件去掉，只讲接触器自锁。

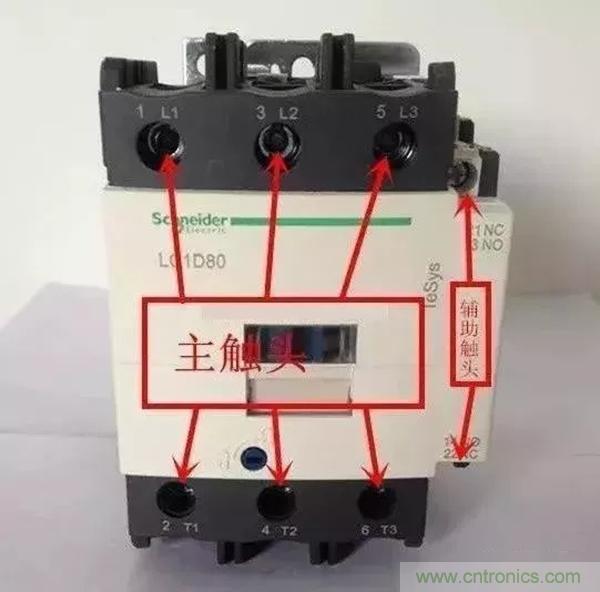

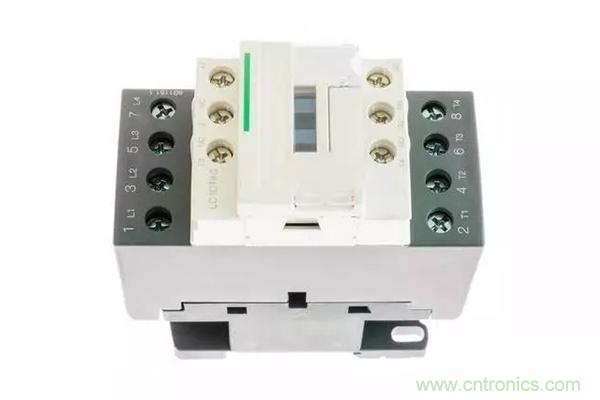

380伏接触器自锁主触头接线上方三个接三相电源，下方接负载端，线圈A1跟接触器L1联通也就是线圈A1长带电，我们通过控制接触器线圈A2电源来达到控制接触器的目的，电源L3经过断路器或者熔断器到了停止按钮，停止按钮我们要接常闭触点，也就是一直联通的，然后电源到了启动按钮?？?，启动按钮?？愠隼吹搅私哟テ鞲ㄖネ飞戏剑指哟テ飨呷2联通如图然后启动按钮?？舷哂址殖鲆桓叩搅私哟テ鞲ㄖネ废路?，这根线是很重要的，因为停止按钮我们接的是常闭，不按它就是一直联通的，所以辅助触头下方是常带电的。



下面我们说一下原理





我们按下启动按钮，启动按钮?？湮１眨缘缭赐üㄖネ飞戏降搅讼呷2处，这时线圈A1和A2形成了380伏电源，所以接触器开始吸合，接触器上下触点联通，电动机开始运转，但是我们松开启动按钮，启动按钮又会变为?？簿投系缌?，接触器不能正常运行，这时接触器辅助触头下方触点长带电的就起作用了。



因为我们按下启动按钮时接触器已经吸合，辅助触头也已经吸合，所以辅助触头下方电源也开始给线圈A2送电，所以启动按钮松开，辅助触头下方还在送电，这样接触器就形成了自锁，而我们按下停止按钮，电源断电接触器断开，所以辅助触头下方电源也就不起作用了，这就是接触器自锁的原理。

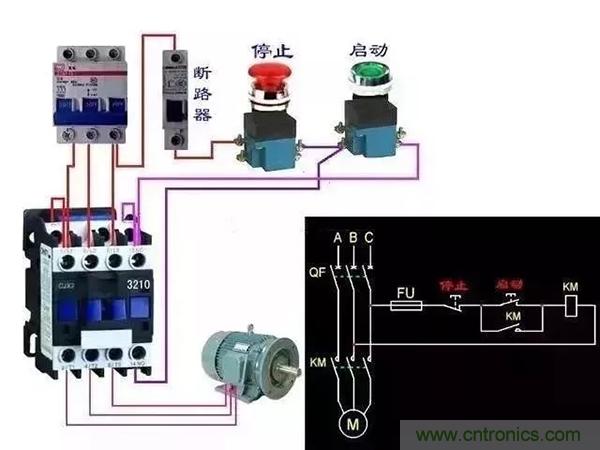

明白了实物接线以后我们再看电路图就很容易理解了，右方是接触器自锁电路图，ABC分别电表三相火线电源，QF开关，KM是接触器，FU是熔断器，KM带个方口就是接触器线圈电源，按钮的位置，连在一起的是要接常闭，分开的是要接?？踩 是负载电动机，根据实物接线图再结合自锁电路图！
