【导读】欠压电路设计最为工程师并不陌生，欠压电路设计的数字验证还是定性分析，有点经验和知识的人都会，但是一旦欠压电路设计到误差和?；?，这个电路就让人算的很纠结，那么如何让这种纠结消除呢？来看看专家网友朋友是如何解决的？
不过一旦欠压电路设计到误差和保护，这个电路就让我算的很纠结，给大家看看过程。

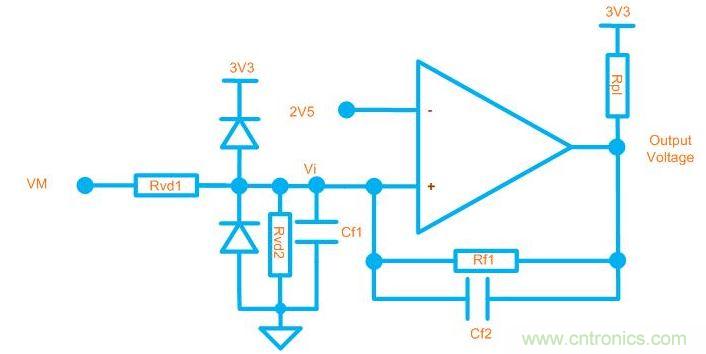

电路图如下：

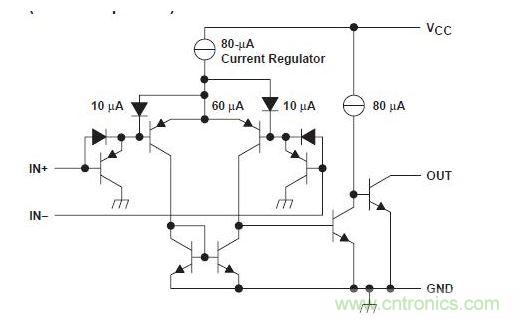

定义一下该比较器的结构：
这样就可以把它转换成模型

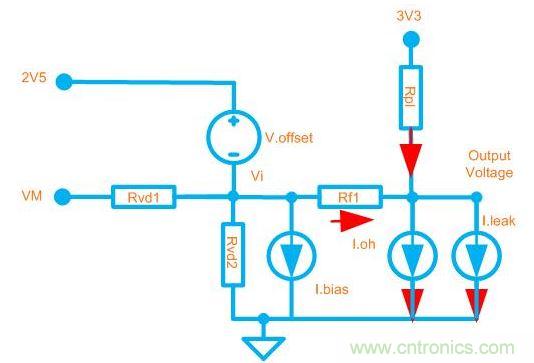

1.计算输入电压H=>L转换过程的门限

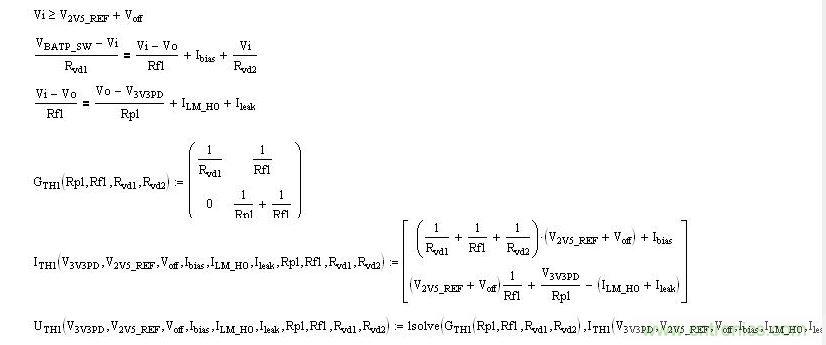

计算过程：

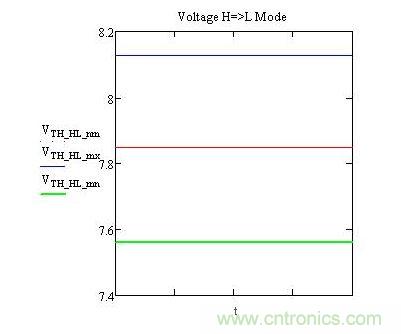

结果：

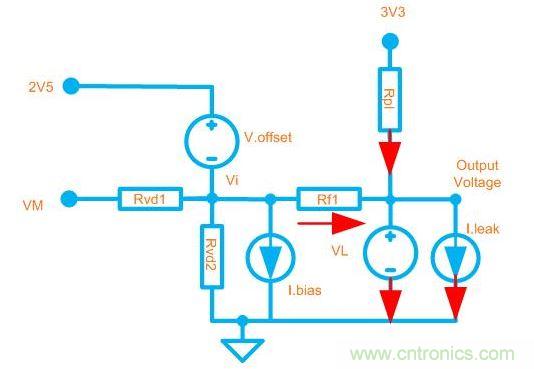

2.计算输入电压L=>H转换过程的门限

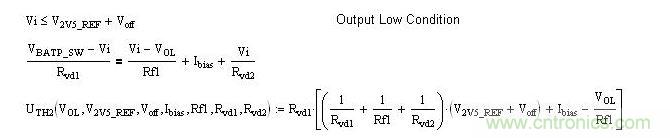

计算方法：

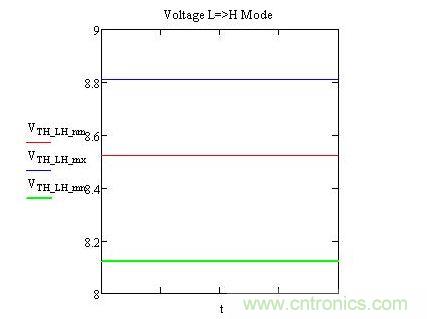

结果：
3.计算输出电压的大小
3.1正常低电压输出的电压

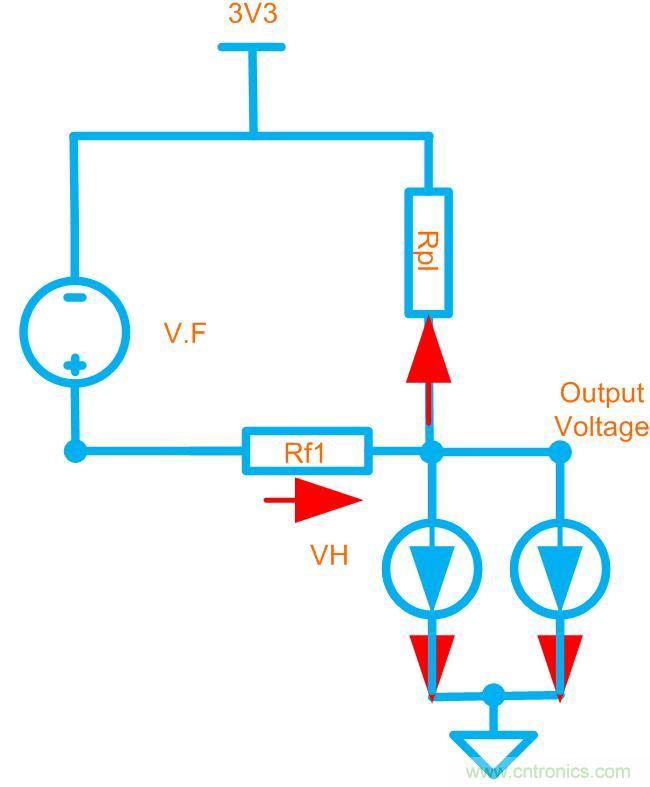

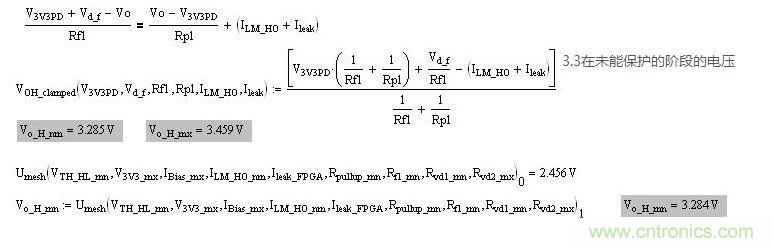

3.2高电压嵌位?；さ牡缪?/div>
