详解便携式产品中的?；さ缏飞杓?/h2>

发布时间：2014-08-07 责任编辑：sherryyu

【导读】现在的便携式电子产品中，电路保护的范围极宽，数量也多。正是这些?；ぴ骷攀迪至说缱硬返陌踩?、可靠性和耐用性，并且减少了用户的维修次数、维修费用及设有手机及笔记本电脑对工作带来的影响。本文将详解各种便携式电子产品中的?；さ缏飞杓?。

电路?；さ闹匾?/strong>

现在的便携式电子产品中，电路?；さ姆段Ъ恚恳捕?。这里举两个典型便携式电子产品来说明电路保护的重要性。

1 手机

手机的发展从单一的通话到能实现听音乐、拍照、上网、看电视、GPS等功能的智能手机，电路愈加复杂，而相应的?；さ缏贩段б膊欢侠┱?。图1是手机中需要?；さ母鞲霾课弧?/div>
手机中需要保护的部

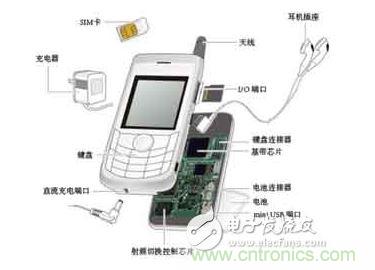

图1 手机中需要?；さ牟考?/div>

2 笔记本电脑

笔记本电脑已成为一种时尚的便携式电子产品，最近开发出的“上网本”更受到年轻人的青睐。笔记本电脑比手机更复杂，其需要?；さ牟考段Ц悖?）。
笔记本电脑中需要?；さ牟考? width=

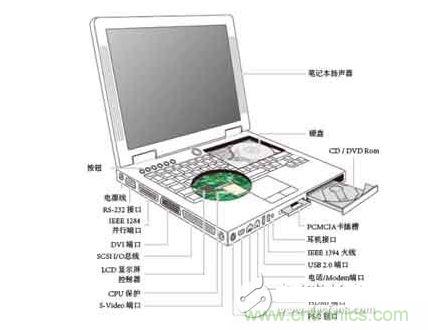

图2 笔记本电脑中需要?；さ牟考?/div>

这里要说明的是，图1及图2中的便携式电子产品还不是最新的产品，但也能看出来电路保护的范围之广及数量之多，可见?；さ缏吩谡庑┎分械闹匾?。

正是这些?；ぴ骷攀迪至说缱硬返陌踩?、可靠性和耐用性，并且减少了用户的维修次数、维修费用及设有手机及笔记本电脑对工作带来的影响。
[page]
?；ぴ骷闹掷嗉肮ぷ髟?/strong>

?；ぴ骷治啵汗鞅；?、过压保护及过流、过压保护。它们的基本工作原理如下。

1、过流?；?/strong>

过流?；ぴ且恢址窍咝哉露认凳让舻缱瑁≒PTC），如图3所示。一旦有过流状态出现，过大的电流让保护元件发热使阻值发生变化，由低阻态跃变为高阻态，从而限制电流，使被?；さ牡缏访馐芄魉鸹?；在过流故障排除后，保护元件冷却，自动由高阻态转变为低阻态，恢复正常工作。这种保护元件称为自复式过流?；ぴ?，如泰科电子公司的PolySwitchTM元件。
PolySwitchTM元件工作电路

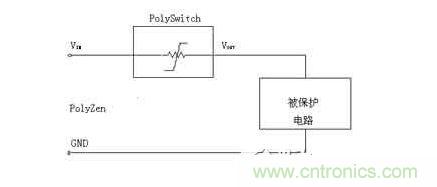

图3 PolySwitchTM元件工作电路

2 过压?；?/strong>

过压保护元器件并联在被?；さ牡缏飞希?）。在输入电压未过压时，过压?；ぴ骷矢咦杼?，其泄漏电流甚微；一旦输入电压过压时，过压保护元器件在瞬间提供低阻抗通路，并将电压钳位于安全的低电压，从而?；さ缏访馐芄顾鸷?。当输入电压降落到正常工作电压时，过压?；ぴ骷嶙远指吹礁咦杼?。
过压?；ぴぷ鞯缏? width=

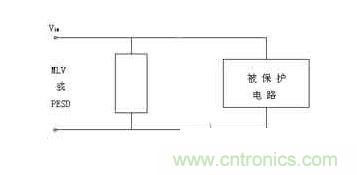

图4 过压?；ぴぷ鞯缏?/div>

3 过流、过压?；?/strong>

过流、过压?；て骷枪鞅；ぴ牍贡；ぴ槌傻哪？椋傻缏罚?，如图5所示。它能在输入电压过压或由于短路造成过流故障时，?；さ缏凡皇芩鸷Α?/div>
过流、过压?；て骷ぷ鞯缏? width=
图5 过流、过压?；て骷ぷ鞯缏?/div> [page]
便携式产品的?；ぴ骷奶氐?/strong>

为满足便携式电子产品对?；ぴ骷囊?，?；ぴ骷哂邢率鎏氐?。

1 性能

　　● 响应时间要短；

　　● 自身的功耗要小，可延长电池寿命；

　　● 性能稳定，并且寿命长；

　　● 不影响被?；さ缏返男阅?；

　　● 满足对环境的要求（无铅，符合RoHs规范）。

2 封装及尺寸

　　● 贴片式（SMD）封装，满足SMT要求；

　　● 封装尺寸?。ㄕ糚CB面积小）及剖面高度小。

3 其他

　　● 可以采用回流焊焊接工艺；

　　● 价格低，降低产品成本。
