认清同轴、双轴、三轴射频电缆

发布时间：2019-09-12 责任编辑：xueqi

【导读】在寻找射频电缆或连接器时，你首先需要确定的是电缆。通常有3种类型的电缆，分别为同轴、双轴和三轴电缆，每种类型都有差异和不同的尺寸。以下教大家怎么认清这三种电缆。

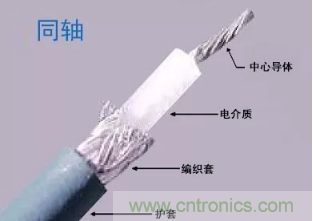

同轴电缆


主要用于传输射频信号，应用领域包括：

通信

计算机本地接入网

视频

无线通信

低电平射频信号

电缆结构中包括两个导体：

用于信号传输的中心导体。

外屏蔽：接地，有时用于信号返回；EMI/RFI（电磁干扰/射频干扰）?；?/div>

双轴电缆


也称为双绞/屏蔽线和双轴线，应用包括：

差分数据传输：高/低信号——反转图像

非差分数据传输：时钟信号；信号返回；78-124欧姆阻抗；78欧姆初级

电缆结构中包括三个导体:

中心导体（通常为蓝色）

中间接头

外屏蔽：EMI/RFI?；?/div>

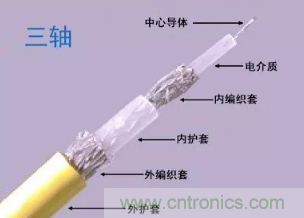

三轴电缆


称为双屏蔽同轴电缆，主要应用特性包括：

军用舰载数据总线应用

视频

低电流测试和测量

50-75欧姆

75欧姆初级

电缆结构中包括三个导体：

中心导体

内屏蔽

外屏蔽：EMI/RFI保护

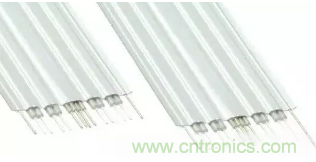

带状双轴电缆

市场上还有一种产品叫做带状双轴电缆，如3M的SL8800 系列, 但其应用与上述电缆有明显差异。


该产品适用于各种高速（超过15Ghz）应用，包括总线接口和其他高带宽多通道介质。该产品可以应用于连接器端接版本中，也可以直接焊接到电路板上，可以将其切割成定制长度，并且可以紧密折叠而不会造成任何明显的信号衰减。

来源：Digi-Key
