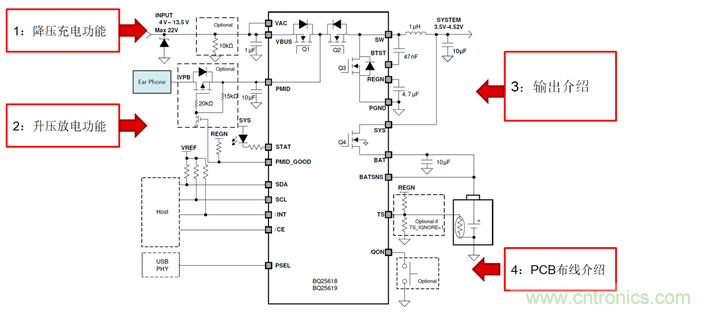

我们从下面四个角度角度来了解这颗芯片：



图二



1: 降压充电功能：



a)      输入工作电压范围支持4-13.5V，瞬间浪涌电压可以支持到22V，可以很方便的支持5V,9V,12V工作系统。



b)     输入过压通过VAC脚检测，默认值OVP值为14.2V，通过IIC可以有四挡OVP值调节5.7 V/6.4 V/11 V/14.2，可以根据实际需求灵活调整。



c)      IIC编程设置输入过流?；さ?，范围可以从100mA到3.2A，最小步进电流是100mA。



d)     动态功率管理（DPM-Dynamic Power Management ）,当输入电流超过输入过流?；さ?，而使得输入电压逐渐降低，当达到设定的电压跌落值时默认值为4.5V（3.9V-5.4V，可使用IIC设定，最小步进100mV），系统开始减少充电电流，从而保证输入电压维持在设定值。DPM功能可以很好的防止由于输入适配器带负载能力不够而造成的整个系统的瘫痪。



e)      具有自动输入检测功能，当检测到输入适配器插入，系统会自动关闭内置的升压电路。



2: 升压放点功能：



a)      当适配器插入，任然可以用PMID给耳机充电，此时电压为输入电压，升压停止工作。PMID_GOOD设计用来做输入过压过流?；さ?。



b)     PMID 脚是升压输出脚，输出电流最大为1A，输出电压支持4档（4.6V/4.75V/5V/5.15V）IIC可调，方便根据实际的需求降低输出电压，减小损耗。当只有电池的情况下，内置升压才开始工作，通过PMID输出相应的设定电压。

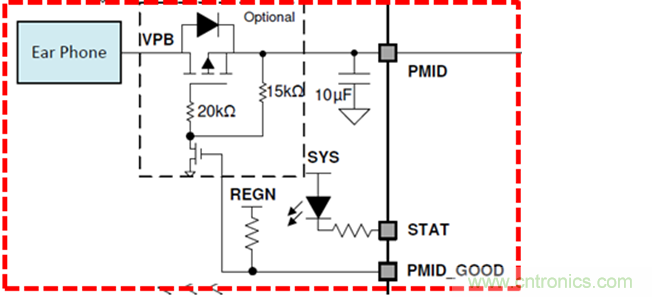

c)      PMID_GOOD脚是PMID电压的检测脚，当PMID 电压升到3.8V的时候，PMID_GOOD电平从低转为高，表示升压系统正常工作。如果发生过压（超过5.8V），电池侧过流（超过6A）的情况，PMID_GOOD会从高电平转为低电平，根据PMID_GOOD指示可以很容易驱动外置的PMOS做过压、过流时升压系统的切断，从而给系统叠加双重保护。外置?；さ缏房梢圆慰既缤既?/div>
