三相短路故障和正常运行时，系统里面是正序。



单相接地故障时候，系统有正序负序和零序分量。



两相短路故障时候，系统有正序和负序分量。



两相短路接地故障时，系统有正序负序和零序分量。



1、零序电流



在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与?；で爸迷ざǘ鞯缌髦迪啾冉?，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。



2、零序电抗



零序参数(阻抗)与网络结构,特别是和变压器的接线方式及中性点接地方式有关。一般情况下，零序参数(阻抗)及零序网络结构与正、负序网络不一样。对于变压器,零序电抗则与其结构(三个单相变压器组还是三柱变压器)、绕组的连接(△或Y)和接地与否等有关。 当三相变压器的一侧接成三角形或中性点不接地的星形时，从这一侧来看，变压器的零序电抗总是无穷大的。因为不管另一侧的接法如何，在这一侧加以零序电压时，总不能把零序电流送入变压器。所以只有当变压器的绕组接成星形，并且中性点接地时，从这星形侧来看变压器,零序电抗才是有限的(虽然有时还是很大的)。 对于输电线路,零序电抗与平行线路的回路数，有无架空地线及地线的导电性能等因素有关。零序电流在三相线路中是同相的，互感很大，因而零序电抗要比正序电抗大，而且零序电流将通过地及架空地线返回，架空地线对三相导线起屏蔽作用，使零序磁链减少，即使零序电抗减小。平行架设的两回三相架空输电线路中通过方向相同的零序电流时，不仅第一回路的任意两相对第三相的互感产生助磁作用，而且第二回路的所有三相对第一回路的第三相的互感也产生助磁作用，反过来也一样，这就使这种线路的零序阻抗进一步增大。



零序电流

在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0



如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）



这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与?；で爸迷ざǘ鞯缌髦迪啾冉希绱笥诙鞯缌?，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。



产生零序电流的两个条件：



1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；



2、零序电流有通路。



以上两个条件缺一不可。因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。



零序公式：3U0=UA+UB+UC,3I0=IA+IB+IC

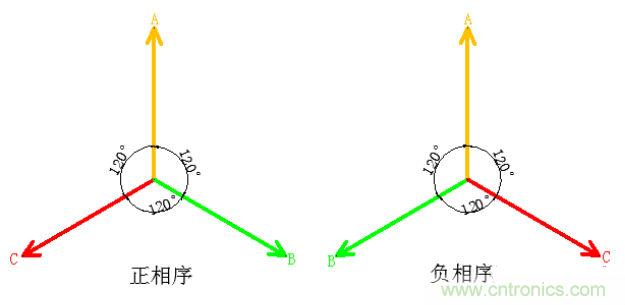

正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知道系统出了毛?。ㄌ乇鹗堑ハ嘟拥厥钡牧阈蚍至浚?。下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。由于上不了图，请大家按文字说明在纸上画图。



从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为了看清楚，不要画成太极端）。



(1）求零序分量：把三个向量相加求和。即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。同方法把C相的平移到B相的顶端。此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。



(2） 求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。这就得出了正序分量。



(3） 求负序分量：注意原向量图的处理方法与求正序时不一样。A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。下面的方法就与正序时一样了。



通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序?；せ岫?，而两相短路时基本没有零序电流。



在这里再说说各分量与谐波的关系。由于谐波与基波的频率有特殊的关系，故在与基波合成时会分别表现出正序、负序和零序特性。但我们不能把谐波与这些分量等同起来。由上所述，之所以要把基波分解成三个分量，是为了方便对系统的分析和状态的判别，如出现零序很多情况就是发生单相接地，这些分析都是基于基波的，而正是谐波叠加在基波上而对测量产生了误差，因此谐波是个外来的干扰量，其数值并不是我们分析时想要的，就如三次谐波对零序分量的干扰。



零序电流?；ぴ谠诵兄行枳⒁庖韵挛侍猓?/div>
